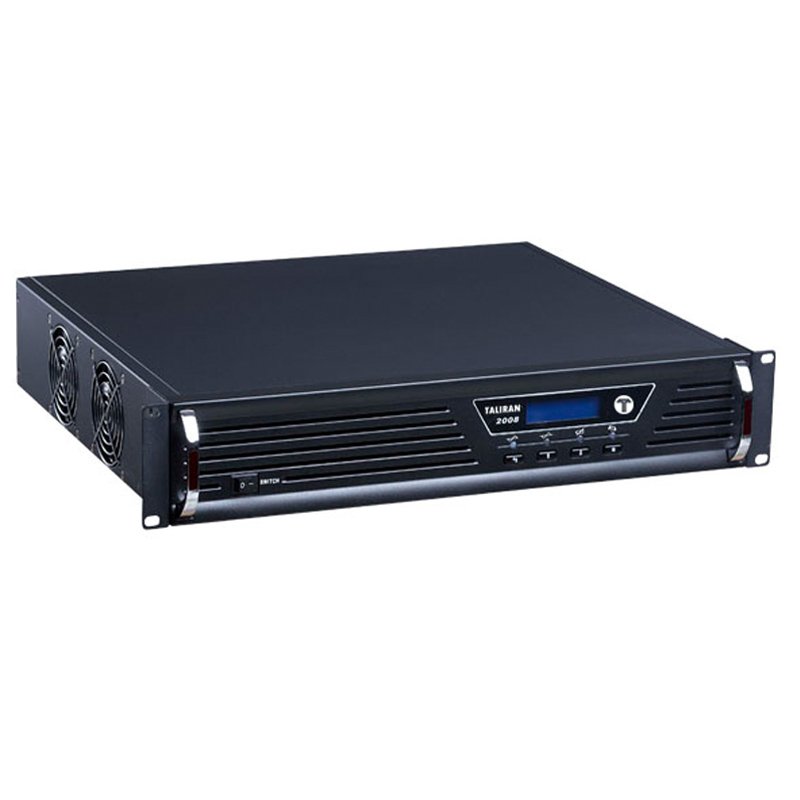

العاکسات الصناعية
Utility Inverter
الوصف
- إسم المنتج: العاکس الجيبي الکامل
- القدرة الناتجة: 1 إلی 10 کیلو فولت أمبیر
- فولتية المدخل: 24/48/110/220 فولت دی سي
- المنفصل عن الشبکة
- للإستخدام في مجال الإتصالات
- الإتصال بالبطارية
- مع إستخدام التکنولوجیا SPWM، فولتية المخرج المستقرّة تماماً و المنظّمة مع إستخدام المرشّح (فلتر)
- المتمتّع بالمسار الجانبي الداخلي، و مع قابلية التبدیل العالي
- الکفاءة الأعلی من 85 %
حالتَين للتشغیل: حالة التیار الکهربائي للمدينة و حالة البطارية
(1 حالت کهرباء المدینة: في هذه الحالة یتمّ التزوید بمخرج العاکس عن طریق تیار الکهرباء الخاص بالمدینة و في حالة انقطاع التيار الكهربائي للمدینة، سیتمّ تزوید مخرج العاکس عن طریق البطاریات.
(2 حالة البطارية: في هذه الحالة یتمّ التزوید بمخرج العاکس عن طریق البطاریة و في حالة فقد أو فصل البطارية، سيتمّ تزوید مخرج العاکس عن طریق التیار الکهربائي للمدینة.
- قابلية تبدیل أو تغییر البطارية في حالة تشغیل العاکس.
- المتمتّع بقابلية الإتصال RS232/RS485/RJ45
- في أبعاد و أحجام 1/2/4 Unit
| Output power | 1KVA | 2KVA | 3KVA | 4KVA | 5KVA | 6KVA | 7KVA | 8KVA | 9KVA | 10KVA | |
| Run mode | Pure inverter/online interactive | ||||||||||
| DC Input | Rated input voltage | 110V/220V | |||||||||
| Rated input current(A) | 10.6/ 5.3 |
21.3/ 10.5 |
32/ 15.8 |
42.6/
21.1 |
53.2/
26.3 |
63.8/ 31.6 |
74.5/ 36.8 |
81.5/ 42.1 |
95.7/
47.4 |
126.4/
52.6 |
|
| Turn-off voltage range | 110Vdc(92V-132V) 220Vdc(170V-275V) | ||||||||||
| Turn-on voltage range | 110Vdc(101V-127V) 220Vdc(207V-260V) | ||||||||||
| Anti-noise current irrigation | ≤10% | ||||||||||
| AC Input | Bypass voltage | 145V-95V(±10V) | |||||||||
| Rated input current（A） | 10.5 | 21.1 | 31.6 | 42.1 | 52.6 | 63.2 | 73.7 | 84.2 | 94.7 | 105.3 | |
| Bypass transfer time （ms） |
≤5ms | ||||||||||
| AC output | Power factor | 0.8 | 0.7 | ||||||||
| Rated capacity(VA) | 1K | 2K | 3K | 4K | 5K | 6K | 7K | 8K | 9K | 10K | |
| Rated output power | 800W | 1600W | 2400W | 3200W | 3500W | 4200W | 4900W | 5600W | 6300W | 7000W | |
| Rated output voltage and frequency |
110/220Vac, 50/60Hz | ||||||||||
| Wave shape | Pure sine wave | ||||||||||
| Rated output current | 7.2A | 14.5A | 21.8A | 29.1A | 31.8A | 38.2A | 44.5A | 50.9 A | 57.3 A | 63.6 A | |
| Output voltage accuracy |
110/220 V±1% | ||||||||||
| Output frequency accuracy |
50Hz±0.1% | ||||||||||
| Waveform distortion | ≤3% | ||||||||||
| Dynamic Response Time |
0.05 | ||||||||||
| Overload | 120%, 30s | ||||||||||
| Inverter efficiency （80% Resistive load） |
≥85% | ||||||||||
| Work condition | Dielectric Strength | input & output 1500Vac, 1min | |||||||||
| Noise（1m） | ≤40dB | ||||||||||
| Ambient temperature | -25℃~+50℃ | ||||||||||
| Humidity | 0~95%, Non-condensing | ||||||||||
| Altitude(m) | ≤1500 | ||||||||||
| Cooling | Forced air | ||||||||||
| Interface | HMI | LCD+LED display | |||||||||
| Communication interface | RS232/RS485/RJ45(Choose one) | ||||||||||
| dry contact load output | 2ch /3ch output ( Choose one) | ||||||||||
| Protection | Input under/over voltage; output overload, short circuit protection; AC input high and low voltage protection |
||||||||||
| Output wiring | Sockets and terminals | Terminal Blocks | |||||||||
