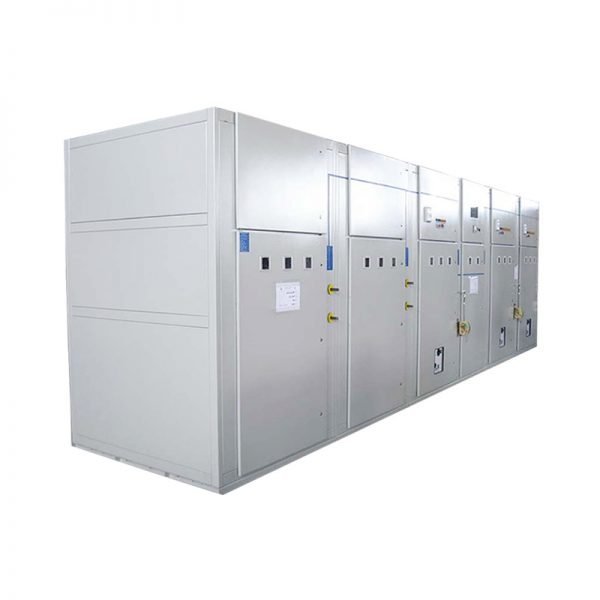

اللوحة ذات الجهد المتوسط الثابتة

الوصف

یتمّ إستخدام اللوحات ذات الجهد المتوسط الثابتة بصورة رئيسية في محطّات التوزیع.

للمزید من المعلومات يرجي مراجعة كتالوجات تالیران أو یرجي الإتصال بوحدة المبیعات لهذه الشرکة.

Fixed Medium Voltage Switchboard اللوحة ذات الجهد المتوسط الثابتة
Panel Name
Panel Type	TMF01	TMF11	TMF21	TMF31	TMF41
Electrical characteristics
Rated Voltage	3٫6 kV	7٫2 kV	12 kV	24 kV	36 kV
Rated 1 Minute Power Frequency Withstand Voltage	12 kV	20 kV	28 kV	50 kV	70 kV
Rated Impulse Withstand Voltage	45 kV	60 kV	75 kV	125 kV	170 kV
Rated Current	up to 3600 A			up to 2500 A
Rated Short Time Withstand Current (1sec)	up to 40 kA			up to 31.5 kA
Rated Bus Bar Current	up to 3600 A			up to 2500 A
Control Supply	24 . 48 . 110V DC 110 . 230V AC
Standard Used at Electrical Characteristics	IEC-62271-200
Mechanical characteristics
Max. height (mm)	2200				2400
Max. Width (mm)	1200				1500
Max. Depth (mm)	1300				1600
Weight Per Cubicle (app) KG	300			350	400
Painting	Epoxy Powder Coating
Sheet Steel Thikness (mm)	2 ~ 2٫5 for Different Parts
RAL	7032 – 7035 Switchgear in different Colors according to demand
Cable Entry	Buttom
Access	Rear and Front
IP	21
Environmental
Ambient Temperature Min / Max (°C)	-5 / +40
Installation Altitude Max. m	1000 (Higher altitudes need redesign)
Humidity 24-Hour Mean Max.	95%
