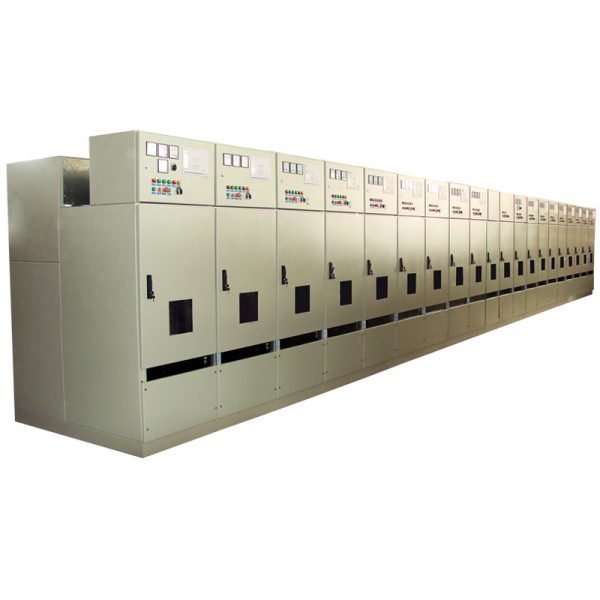

اللوحة ذات الجهد المتوسط مع الوحدات القابلة للسحب

اللوحة ذات الجهد المتوسط مع الوحدات القابلة للسحب

Withdrawable Medium Voltage Switchgear

الوصف

یتمّ إستخدام اللوحات ذات الجهد المتوسط مع الوحدات القابلة للسحب بصورة رئيسية في المحطّات الداخلية للمصانع و شبکات تزوید الطاقة للأجهزة ذات الجهد المتوسط.

للمزید من المعلومات يرجي مراجعة كتالوجات تالیران أو یرجي الإتصال بوحدة المبیعات لهذه الشرکة.

Withdrawable Medium Voltage Switchgear
اللوحة ذات الجهد المتوسط مع الوحدات القابلة للسحب
Panel Name
Panel Type TMW01 TMW11 TMW21 TMW31 TMW41
Electrical characteristics
Rated Voltage 3٫6 kV 7٫2 kV 12 kV 24 kV 36 kV
Rated 1 Minute Power Frequency Withstand Voltage 12 kV 20 kV 28 kV 50 kV 70 kV
Rated Impulse Withstand Voltage 45 kV 60 kV 75 kV 125 kV 170 kV
Rated Current up to 3600 A up to 2500 A
Rated Short Time Withstand Current (1sec) up to 40 kA up to 31.5 kA
Rated Bus Bar Current   up to 3600 A up to 2500 A
Control Supply 24 . 48 . 110V DC
110 . 230V AC
Standard Used at Electrical Characteristics  IEC-62271-200
Mechanical characteristics
Max. height (mm) 2300 2300 2300 2300 2500
Max. Width (mm) 820 820 820 عرض 900 برای کلیدهای پارس سوییچ
عرض 750 برای کلیدهای ABB		 1350
Max. Depth (mm) 1600 1600 1600 1750 2450
Weight Per Cubicle (app) KG 400 450 450 برای کلیدهای پارس سوییچ 550 کیلو گرم
برای کلیدهای 520ABB کیلو گرم		 690
Painting Epoxy Powder Coating
Sheet Steel Thikness (mm) 2 ~ 2٫5 for Different Parts
RAL 7032 – 7035 Switchgear in different Colors according to demand
Cable Entry Buttom
Access Rear and Front
IP 21
Environmental
Ambient Temperature Min / Max (°C) -5 / +40
Installation Altitude Max. m 1000 (Higher altitudes need redesign)
Humidity 24-Hour Mean Max. 95%+A7:F27A2:F27A1:F27A1A18:F27
