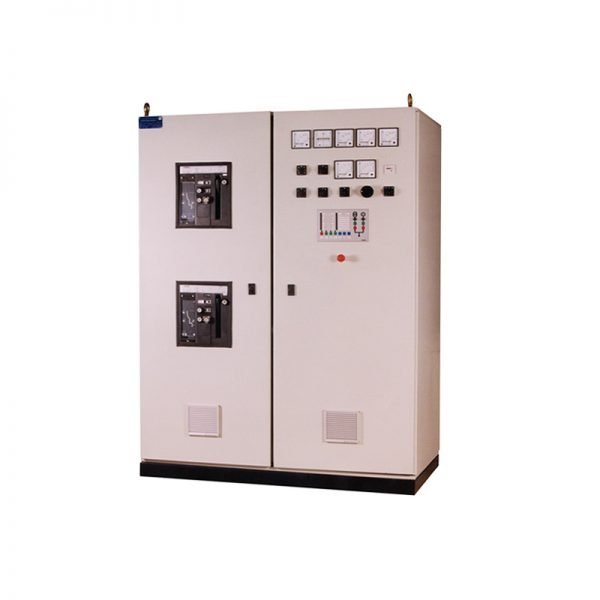

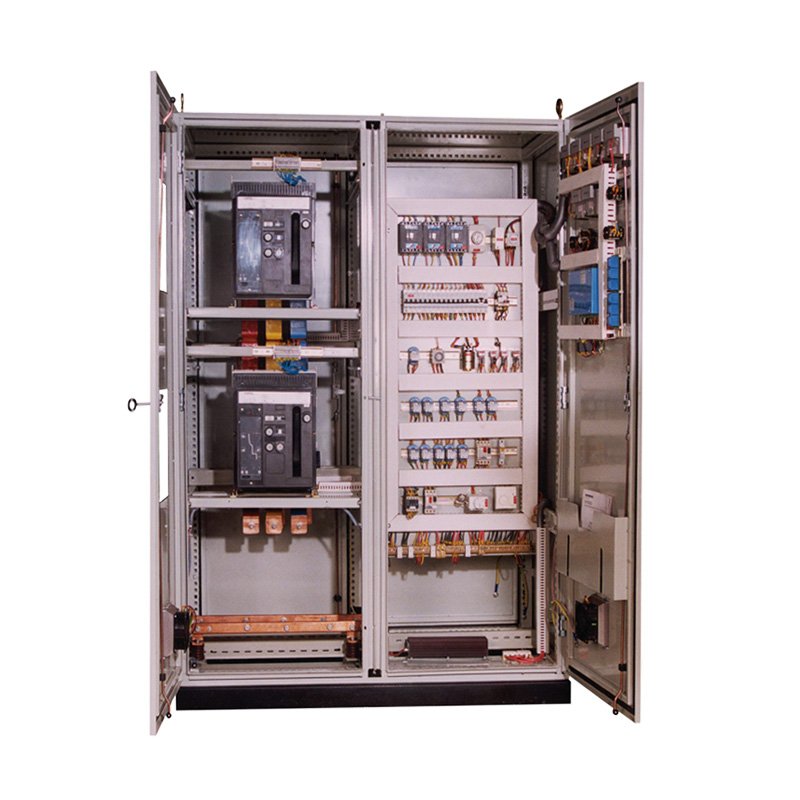

لوحة تحکّم المولد الكهربائي الديزل
DG Control and Change over Panel
الوصف
في لوحات تحکّم المولّد الکهربائي و تحویله تجمع بين وظيفتين في لوحة واحدة. فهذه اللوحات تقدر علی تحکّم في کلّ المعاییر و المتغيّرات الخاصّة بالمولّد الکهربائي- الدیزل مثل الماء و الزیت و دورة المحرّک و تتکفّل بأدائها الصحیحة بشأن التزوید بالجهد (الفولتية) و التردّد المنظور إلیه. علاوة علی هذا تکون أیضاً مسؤولة عن التحویل التلقائي عادةً بین الطاقة الکهربائية للمدینة و الطاقة الكهربائية المنتجة عن طریق المولّد الکهربائي. فمن الواضح هناک یتمّ التصمیم بشأن طریقة العمل في هذه اللوحات بطریقةٍ أنّ الطاقة الکهربائية للمدینة یتوفّر لها أسبقية الإستخدام.
للمزید من المعلومات يرجي مراجعة كتالوجات تالیران أو یرجي الإتصال بوحدة المبیعات لهذه الشرکة.
| DG Control and Change over Panel تابلو کنترل دیزل ژنراتور |
|
| Panel Name | |
| Panel Type | TLG01 |
| Electrical characteristics | |
| Rated Voltage (Ue) | Up to 690V |
| Rated Insulation (Ui) | 1000V |
| Dlelectric Test Voltage (Ud) | 3kV |
| Rated Impulse withstand voltage (uimp) | 12 kV |
| Rated Frequency (Hz) | 40 ~ 60 Hz |
| Rated Current for Main Busbar (A) | 6300 A |
| Rated Current for Outgoing Feeder (A) | 6 ~ 4000 A |
| Rated short-time withstand current (Icw) kA/Sec | 100 / 1 |
| Rated peak withstand current (I peak) | Up To 275 kA |
| Control Supply | 24 . 48 . 110V DC 110 . 230V AC |
| Standard Used at Electrical Characteristics | IEC-61439-1 , IEC-61439-2 |
| Mechanical characteristics | |
| Max. height (mm) | 2200 mm |
| Max. Width (mm) | 1200 mm |
| Max. Depth (mm) | 1000 mm |
| Degree of Protection (IEC) | IEC-60539 |
| Panting | Epoxy Powder Couting |
| Sheet Steel Thikness (mm) | 1 ~ 2٫5 mm for Different Parts |
| RAL | 7032 – 7035 Other Colors as Request |
| Cable Entry | Top / Button |
| Access | Rear and Front |
| IP | 42 |
| Environmental | |
| Ambient Temperature Min / Max (°C) | -5 / +40 |
| Installation Altitude Max. m | 1000 (upper altitudes need redesign) |
| Humidity 24-Hour Mean Max. | 0% |
