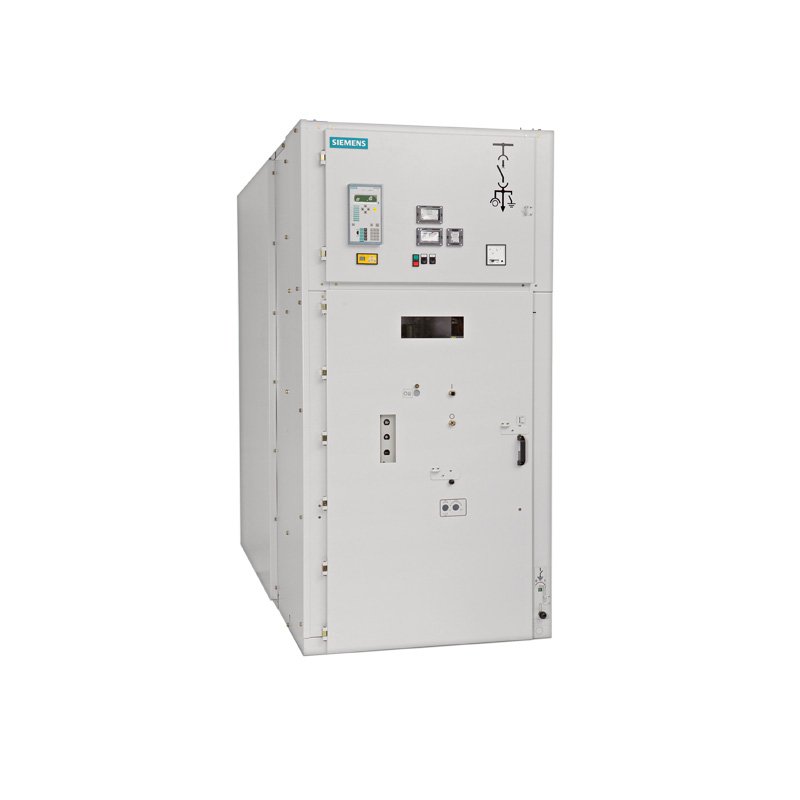

8BT2-36 KV
الوصف
المواصفات الکلّيّة
قد تمّ صنع اللوحة 8BT2بصورةٍ منزلقة و قد تمّ إختبارها وفقاً للمعیار نوع IEC 62271-200 .
8BT2 تزوّد بالمیزات التالية:
- مستوی إستمرارية الخدمة: LSC 2B (أ)
- مستوی التقسیم: PM (ب)
- الوصول إلی الأغلفة: غلاف قضیب التجميع = أداة- محور / غلاف المفتاح = تحت السیطرة من قِبل قفل تبادلي/ غلاف الکبل = تحت السیطرة من قِبل قفل تبادلي و أداة- محور
- تصنیف الشرارة داخل اللوحة: IAC A FLR (ج)
- مدّة الشراارة: 1 ثانیة
- الحدّ الأقصی لمقادیر المقنن: 36 kV 36/ 31.5 kA / 3150 A
- حالات الاستخدام: في کلّ محطات ناقل التیار و التوزیع.
الإيضاحات:
- وفقاً للمعیار IEC ، مستوی إستمرارية الخدمة LSC 2B یدلّ علی الوصول إلی قسمٍ من دون الحاجة إلی إنقطاع التیار الکهربائي في سائر القطاعات. علی سبیل المثال في اللوحة المنزلقة، یمکن وصول عامل التشغیل إلی المفتاح فِي حينٍ سائر أجزاء اللوحة بإمکانه أن یرتبط بشبكة الكهرباء.
- وفقاً للمعیار IEC، مستوی التقسیم PM يدلّ علی کون اللوحة ذات عدّة الأغلفة .
- ج) تصنیف الشرارة داخل اللوحة IAC A FLR تدلّ علی أنّه في حالة إثارة الشرارة داخل اللوحة، یجب ألّا تعرض حیاة عامل التشغیل للخطر من قِبل اللوحة و من جميع جوانبها الأربعة.و تجدر الإشارة إلی أنّه فیما یتعلّق بالایضاحات، یمکن الوصول إلی المزید من التفاصیل الدقیقة في قسم الانجلیزي.
| Rated values | ||
| 36 | 24 | – voltage(Kv) |
| 50/60 | 50/60 | – frequency(Hz) |
| 70 | 50 | – short-duration power- frequency withstand voltage(KA) |
| 170 | 125 | – lightning impulse withstand voltage(KA) |
| 31٫5 | 31٫5 | – short-circuit breaking current(KA) |
| 31٫5 | 31٫5 | – short-time withstand current, 3 s(KA) |
| 82 | 82 | – short-circuit making current(KA) |
| 82 | 82 | – peak withstand current(KA) |
| 3150 | 3150 | – normal current of busbar(KA) |
| 3150 3150 3150 3150 |
3150 3150 3150 3150 |
– normal current of feeders: with circuit-breaker (A) with disconnector link (A) bus sectionalizer (A) busbar connection panel (A) |
