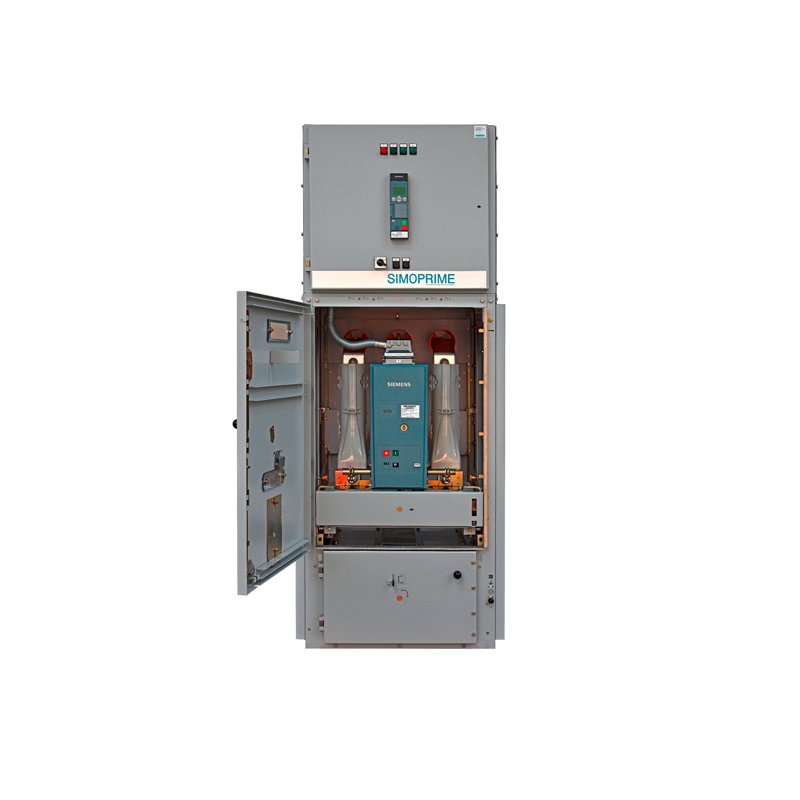

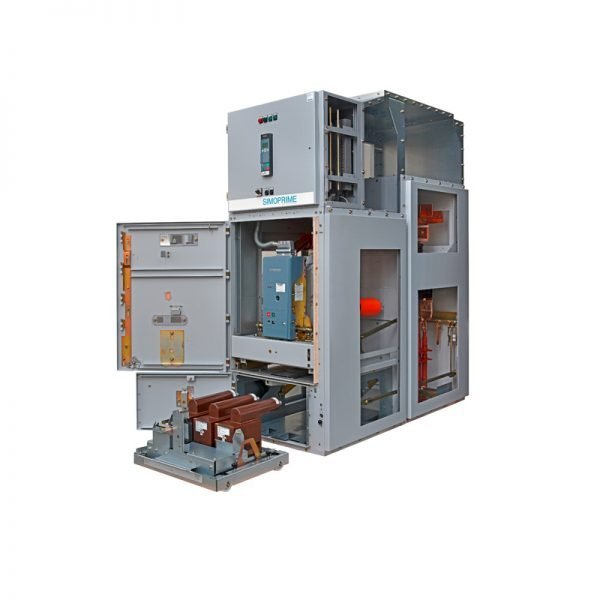

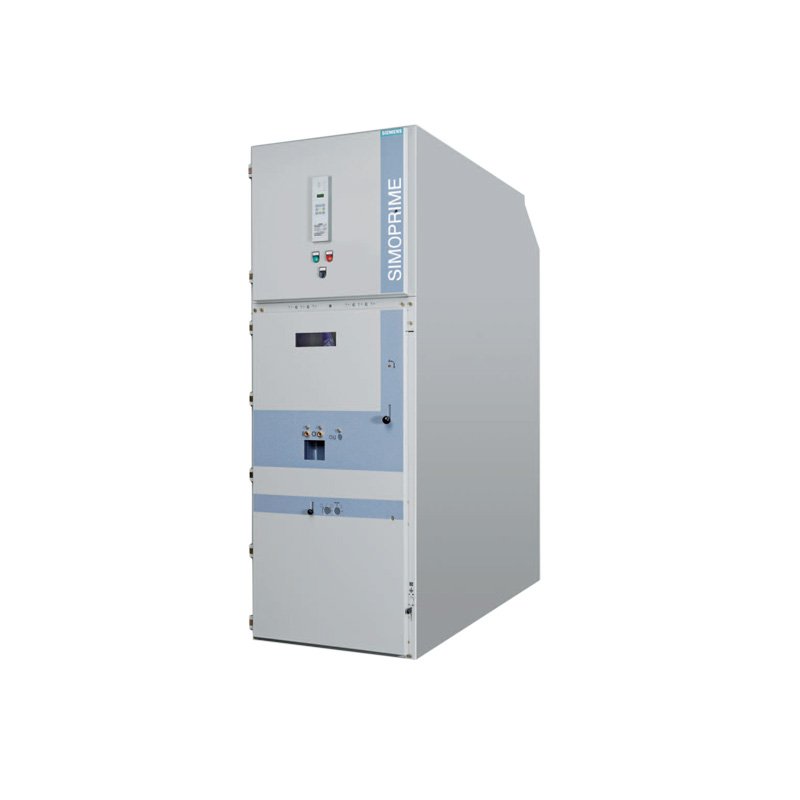

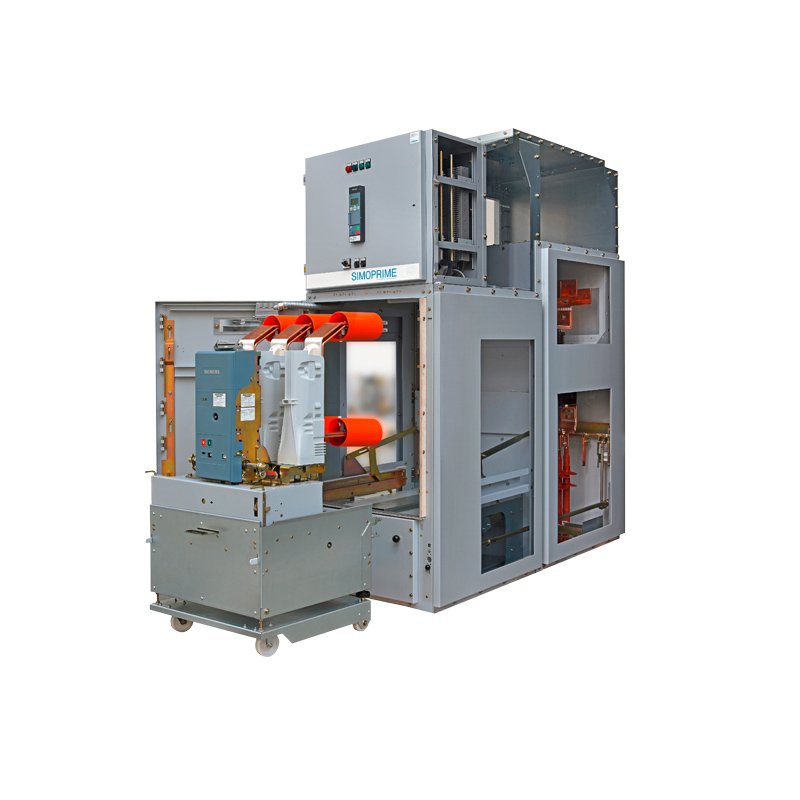

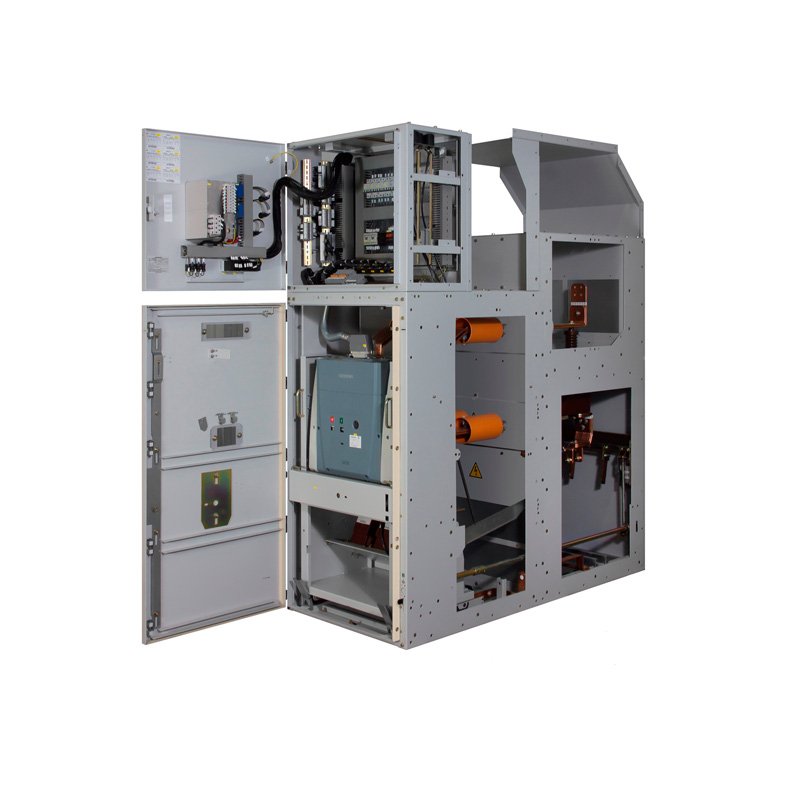

SIMOPRIME WORLD- 17.5 KV
الوصف
المواصفات الکلّيّة
قد تمّ صنع اللوحة SIMOPRIME WORLD بصورةٍ منزلقة و “ذات عدّة الأغلفة معدنية” ( Metal Clad) و قد تمّ إختبارها وفقاً للمعیار نوع IEC 62271-200. اللوحة ذات عدّة أغلفة تدلّ علی أنّها خلافاً للوحات «المعدنية ذات غلاف واحد» (Metal Enclosure) عندها تحدّد الأجهزة الکهربائية في الأغلفة المعدنية المنفصلة فهذه المیزة تؤدّي إلی ضمان سلامة الأجهزة و المعدات و العوامل الانسانية أکثر فأکثر.
یمکن ترکیب قاطع الدائرة أو مفتاح التلامس(الكونتاكتور) في هذه اللوحة و یمکن إستخدامها حتّی الجهد المقنن 17.5 کیلو فولت. SIMOPRIME WORLDتعدّ أفضل الخیار بشأن تزوید الطاقة للمحرّکات الکهربائية و المضخات الکهربائية ذات الجهد المتوسط مع الفولطیات في التشغیل العادي 3.6 KV، 7.2، و 12 KV. فالجهد المقنن یکون متاحاً في کلّ الفولطیات مع قاطع الدائرة 3600 A و مع مفتاح التلامس400 A. تحمّل تیار الإتصال القصیر للوحة 3 s یکون 40 KA, و له قابلية إنقطاع نفس التیار دون أن یلحق أيّ ضررٍ إلی المفتاح.
| Technical Specifications | ||||
| 17٫5 Kv | 15 Kv | 12 kV | 7٫2 kV | Rated voltage |
| 50/60 Hz | 50/60 Hz | 50/60 Hz | 50/60 Hz | Rated frequency |
| 38 kV | 35 Kv | 28 kV | 20 kV | Rated short-duration power-frequency withstand voltage |
| 95 KV | 95 kV | 75 kV | 60 kV | Rated lighting impulse withstand voltage |
| 40 kA | 40 kA | 40 kA | 40 kA | Rated short-time withstand current, 3 s |
| 100/104 kA | 100/104 kA | 100/104 kA | 100/104 kA | Rated peak withstand current at 50/60 Hz |
| 40 kA | 40 kA | 40 kA | 40 kA | Rated short-circuit breaking current |
| 100/104 kA | 100/104 kA | 100/104 kA | 100/104 kA | Rated short-circuit making current at 50/60 Hz |
| 3600 A | 3600 A | 3600 A | 3600 A | Rated normal corrent of busbar |
| –
3600A – |
–
3600A – |
–
3600A 400A |
–
3600A 400A |
Rated normal current of feeders
-with circuit-breaker -with vacuum contactor |
