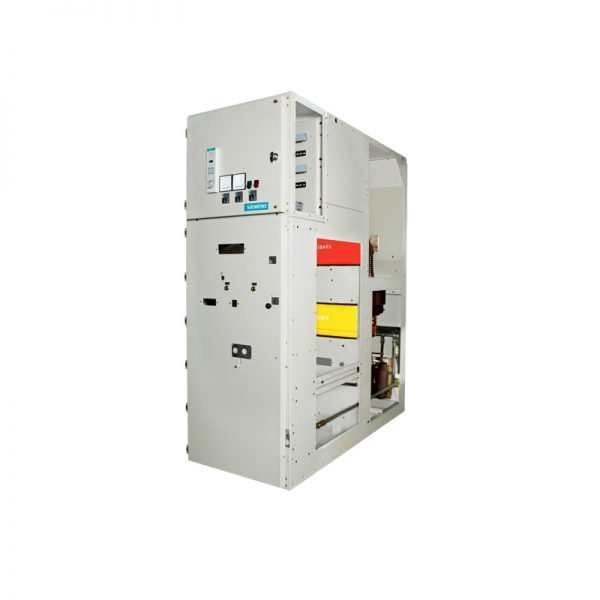

SIMOPRIME A4-24 KV
الوصف
قد تمّ صنع اللوحة SIMOPRIME A4 بصورة منزلقة و قد تمّ إختبارها وفقاً للمعیار نوع IEC 62271-200 .
SIMOPRIME A4 تزوّد بالمیزات التالية:
- مستوی إستمرارية الخدمة: LSC 2B (أ)
- مستوی التقسیم : PM (ب)
- تصنیف الشرارة داخل اللوحة: IAC A FLR (ج)
- مدّة الشرارة : من 0.1 إلی 1 الثانیة
- الحدّ الأقصی لمقادیر المقنن: 24 kV / 25 kA / 2500 A
- حالات الاستخدام: في کلّ محطات ناقل التیار و التوزیع.
الإيضاحات:
الف) وفقاً للمعیار IEC، مستوی إستمرارية الخدمة LSC 2B يدلّ علی الوصول إلی قسمٍ من دون الحاجة إلی إنقطاع التیار الکهربائي في سائر القطاعات. علی سبیل المثال في اللوحة المنزلقة، یمکن وصول عامل التشغیل إلی المفتاح فِي حينٍ سائر أجزاء اللوحة بإمکانه أن یرتبط بشبكة الكهرباء.
ب) وفقاً للمعیار IEC، مستوی التقسیم PM يدلّ علی کون اللوحة ذات عدّة الأغلفة.
ج) تصنیف الشرارة داخل اللوحة IAC A FLR تدلّ علی أنّه في حالة إثارة الشرارة داخل اللوحة، یجب ألّا تعرض حیاة عامل التشغیل للخطر من قِبل اللوحة و من جميع جوانبها الأربعة.
و تجدر الإشارة إلی أنّه فیما یتعلّق بالایضاحات، یمکن الوصول إلی المزید من التفاصیل الدقیقة في قسم الانجلیزي .
| Ratings | Rated values |
| Switchgear up to 24 kV | |
| Rated voltage | 24 kV |
| Rated frequency | 50/60 Hz |
| Rated short-duration power-frequency withstand voltage | 50 kV |
| Rated lighting impulse withstand voltage | 125 kV |
| Rated short-time withstand current, 3 s | 25 kA |
| Rated peak withstand current at 50/60 Hz | 63 kA |
| Rated short-circuit breaking current | 25 kA |
| Rated short-circuit making current at 50/60 Hz | 63 kA |
| Rated normal corrent of busbar | 2500 A |
|
Rated normal current of feeders -with circuit-breaker -with fused load break switch |
–
2500 A As per fuse |
