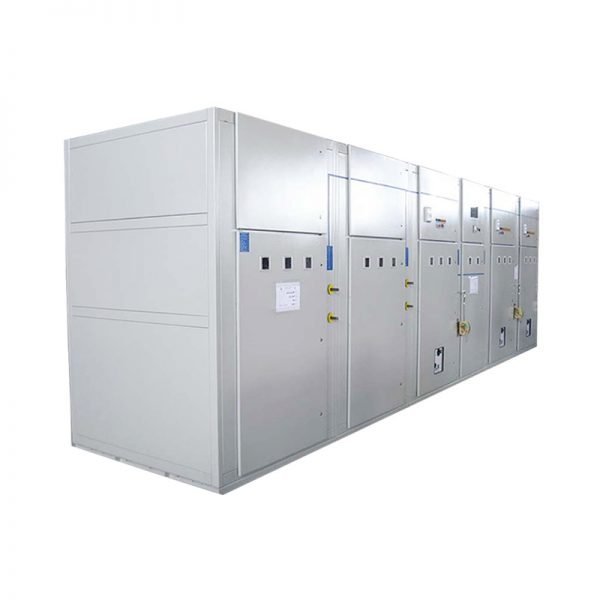

تابلو فشار متوسط ثابت

تابلو فشار متوسط ثابت

Fixed Medium Voltage Switchboard

/

توضیحات

تابلوهای فشار متوسط ثابت

تابلوهای MV ثابت به طورکلی در پست‌های ثانویه و شبکه‌های برق استفاده می‌شوند. ولتاژ نامی این تابلوها عموما 24 و 36 کیلو ولت است ولی امکان ساخت آنها در ولتاژهای دیگر نیز وجود دارد.

Fixed Medium Voltage Switchboard
تابلو فشار متوسط ثابت
Panel Name
Panel Type TMF01 TMF11 TMF21 TMF31 TMF41
Electrical characteristics
Rated Voltage 3٫6 kV 7٫2 kV 12 kV 24 kV 36 kV
Rated 1 Minute Power Frequency Withstand Voltage 12 kV 20 kV 28 kV 50 kV 70 kV
Rated Impulse Withstand Voltage 45 kV 60 kV 75 kV 125 kV 170 kV
Rated Current up to 3600 A up to 2500 A
Rated Short Time Withstand Current (1sec) up to 40 kA up to 31.5 kA
Rated Bus Bar Current   up to 3600 A up to 2500 A
Control Supply 24 . 48 . 110V DC
110 . 230V AC
Standard Used at Electrical Characteristics  IEC-62271-200
Mechanical characteristics
Max. height (mm) 2200 2400
Max. Width (mm) 1200 1500
Max. Depth (mm) 1300 1600
Weight Per Cubicle (app) KG 300 350 400
Painting Epoxy Powder Coating
Sheet Steel Thikness (mm) 2 ~ 2٫5  for Different Parts
RAL  7032 – 7035 Switchgear in different Colors according to demand
Cable Entry Buttom
Access Rear and Front
IP 21
Environmental
Ambient Temperature Min / Max (°C) -5 / +40
Installation Altitude Max. m 1000 (Higher altitudes need redesign)
Humidity 24-Hour Mean Max. 95%
