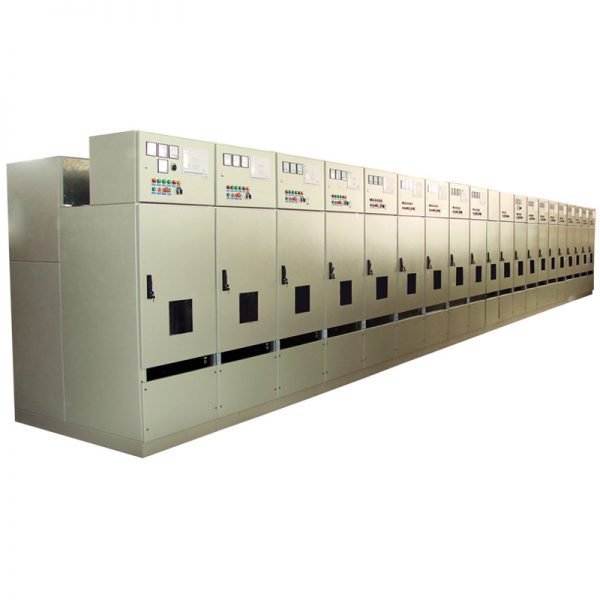

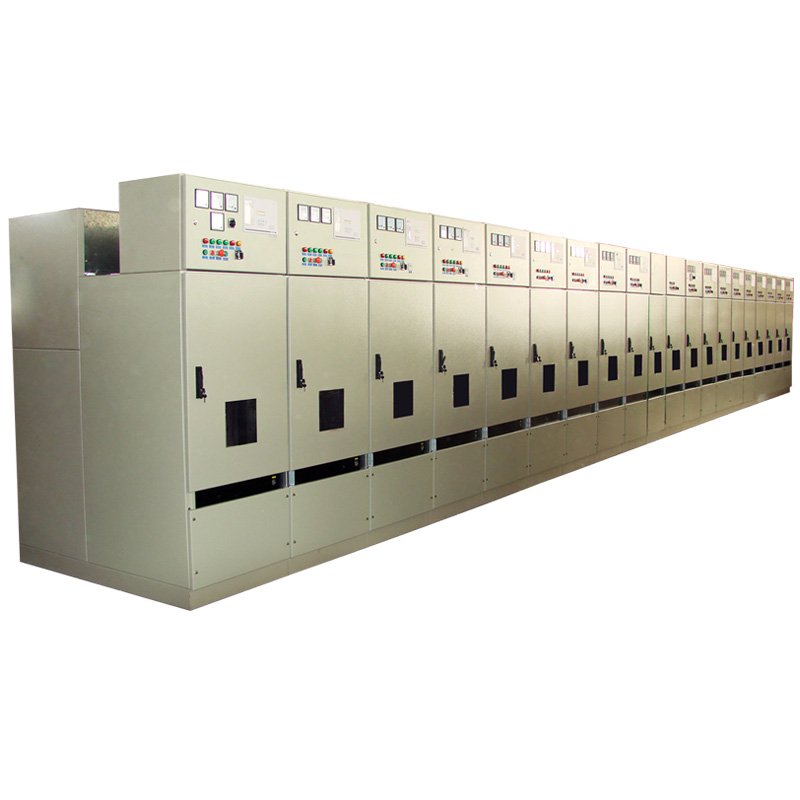

تابلو فشار متوسط کشویی

تابلو فشار متوسط کشویی

Withdrawable Medium Voltage Switchgear

/

توضیحات

تابلوهای فشار متوسط کشویی تایپ تست شده تالیران

تالیران در کنار ساخت تابلوهای کشویی MV با فناوری و لیسانس زیمنس، تابلوهای کشویی MV محلی خود را نیز توسعه داده و در آزمایشگاه‌های معتبر داخلی و خارجی تایپ تست کرده است. این تابلوها طبق استاندارد IEC تولید می‌شوند و بنابراین از کیفیت مطلوبی برخوردارند و در عین حال قیمت آنها پایین‌تر از انواع تحت لیسانس است.

این تابلوها نیز مانند هر تابلوی کشویی فشار متوسط، عموماً در کارخانه‌ها و شبکه‌های برق استفاده می‌شود. ولتاژ نامی آنها 3.6  ، 7.2  ،   24  ،  و 36 کیلو ولت می‌باشد.

Withdrawable Medium Voltage Switchgear
تابلو فشار متوسط کشویی
Panel Name
Panel Type TMW01 TMW11 TMW21 TMW31 TMW41
Electrical characteristics
Rated Voltage ۳٫۶ kV ۷٫۲ kV ۱۲ kV ۲۴ kV ۳۶ kV
Rated 1 Minute Power Frequency Withstand Voltage ۱۲ kV ۲۰ kV ۲۸ kV ۵۰ kV ۷۰ kV
Rated Impulse Withstand Voltage ۴۵ kV ۶۰ kV ۷۵ kV ۱۲۵ kV ۱۷۰ kV
Rated Current up to 3600 A up to 2500 A
Rated Short Time Withstand Current (1sec) up to 40 kA up to 31.5 kA
Rated Bus Bar Current   up to 3600 A up to 2500 A
Control Supply ۲۴ . ۴۸ . ۱۱۰V DC
۱۱۰ . ۲۳۰V AC
Standard Used at Electrical Characteristics  IEC-62271-200
Mechanical characteristics
Max. height (mm) ۲۳۰۰ ۲۳۰۰ ۲۳۰۰ ۲۳۰۰ ۲۵۰۰
Max. Width (mm) ۸۲۰ ۸۲۰ ۸۲۰ عرض ۹۰۰ برای کلیدهای پارس سوییچ
عرض ۷۵۰ برای کلیدهای ABB		 ۱۳۵۰
Max. Depth (mm) ۱۶۰۰ ۱۶۰۰ ۱۶۰۰ ۱۷۵۰ ۲۴۵۰
Weight Per Cubicle (app) KG ۴۰۰ ۴۵۰ ۴۵۰ برای کلیدهای پارس سوییچ ۵۵۰ کیلو گرم
برای کلیدهای ۵۲۰ABB کیلو گرم		 ۶۹۰
Painting Epoxy Powder Coating
Sheet Steel Thikness (mm) ۲ ~ ۲٫۵ for Different Parts
RAL ۷۰۳۲ – ۷۰۳۵ Switchgear in different Colors according to demand
Cable Entry Buttom
Access Rear and Front
IP ۴۱
Environmental
Ambient Temperature Min / Max (°C) -۵ / +۴۰
Installation Altitude Max. m ۱۰۰۰ (Higher altitudes need redesign)
Humidity 24-Hour Mean Max. ۹۵%+A7:F27A2:F27A1:F27A1A18:F27
