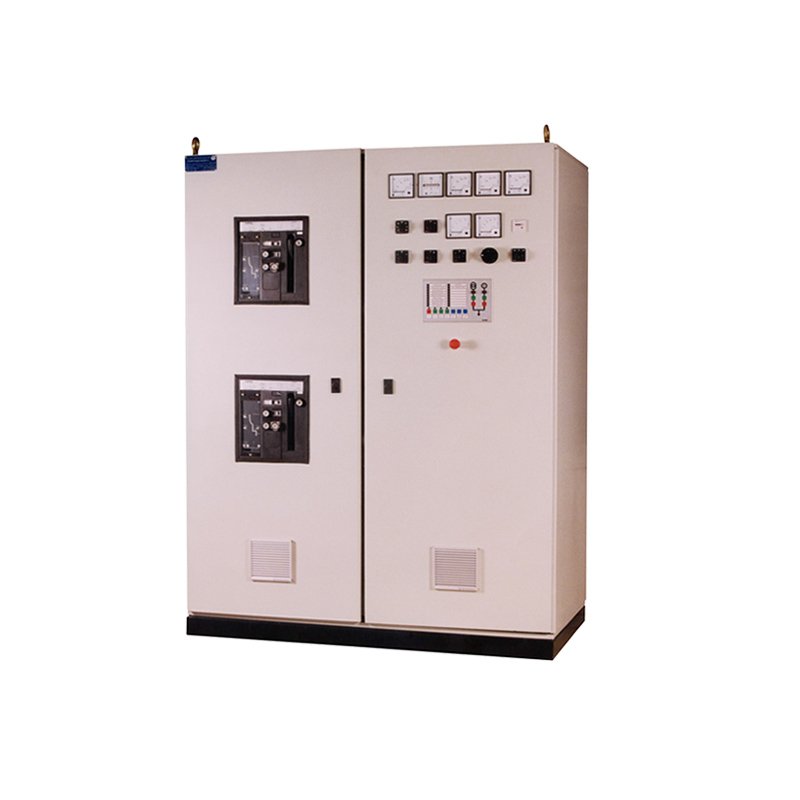

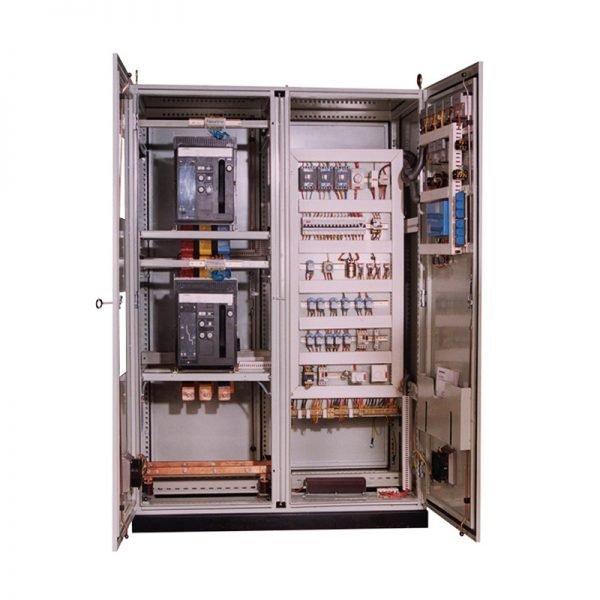

تابلو کنترل دیزل ژنراتور
DG Control and Change over Panel
/
توضیحات
تابلوهای کنترل و برگردان ژنراتور ترکیب دو کارکرد در یک تابلو می باشد. این تابلوها همه پارامتر های دیزل – ژنراتور مانند آب ، روغن، و دور موتور را کنترل کرده وعملکرد صحیح آن را برای تأمین ولتاژ و فرکانس مورد نظر تضمین می کند. در عین حال برگردان معمولاً خودکار بین برق شهر و برق تولیدی از طریق ژنراتور را نیز به عهده دارد. بدیهی است نحوه کار این تابلوها به گونه طراحی می گردد که برق شهر از اولویت استفاده برخوردار گردد.
– برای کسب اطلاعات بیشتر به کاتالوگ های تالیران مراجعه و یا با واحد فروش این شرکت تماس حاصل فرمایید.
| DG Control and Change over Panel تابلو کنترل دیزل ژنراتور |
|
| Panel Name | |
| Panel Type | TLG01 |
| Electrical characteristics | |
| Rated Voltage (Ue) | Up to 690V |
| Rated Insulation (Ui) | 1000V |
| Dlelectric Test Voltage (Ud) | 3kV |
| Rated Impulse withstand voltage (uimp) | 12 kV |
| Rated Frequency (Hz) | 40 ~ 60 Hz |
| Rated Current for Main Busbar (A) | 6300 A |
| Rated Current for Outgoing Feeder (A) | 6 ~ 4000 A |
| Rated short-time withstand current (Icw) kA/Sec | 100 / 1 |
| Rated peak withstand current (I peak) | Up To 275 kA |
| Control Supply | 24 . 48 . 110V DC 110 . 230V AC |
| Standard Used at Electrical Characteristics | IEC-61439-1 , IEC-61439-2 |
| Mechanical characteristics | |
| Max. height (mm) | 2200 mm |
| Max. Width (mm) | 1200 mm |
| Max. Depth (mm) | 1000 mm |
| Degree of Protection (IEC) | IEC-60539 |
| Panting | Epoxy Powder Couting |
| Sheet Steel Thikness (mm) | 1 ~ 2٫5 mm for Different Parts |
| RAL | 7032 – 7035 Other Colors as Request |
| Cable Entry | Top / Button |
| Access | Rear and Front |
| IP | 42 |
| Environmental | |
| Ambient Temperature Min / Max (°C) | -5 / +40 |
| Installation Altitude Max. m | 1000 (upper altitudes need redesign) |
| Humidity 24-Hour Mean Max. | 0% |
