8BT2-36 KV
/
توضیحات
مشخصات کلی

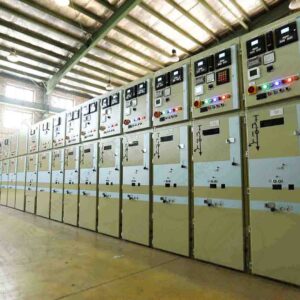

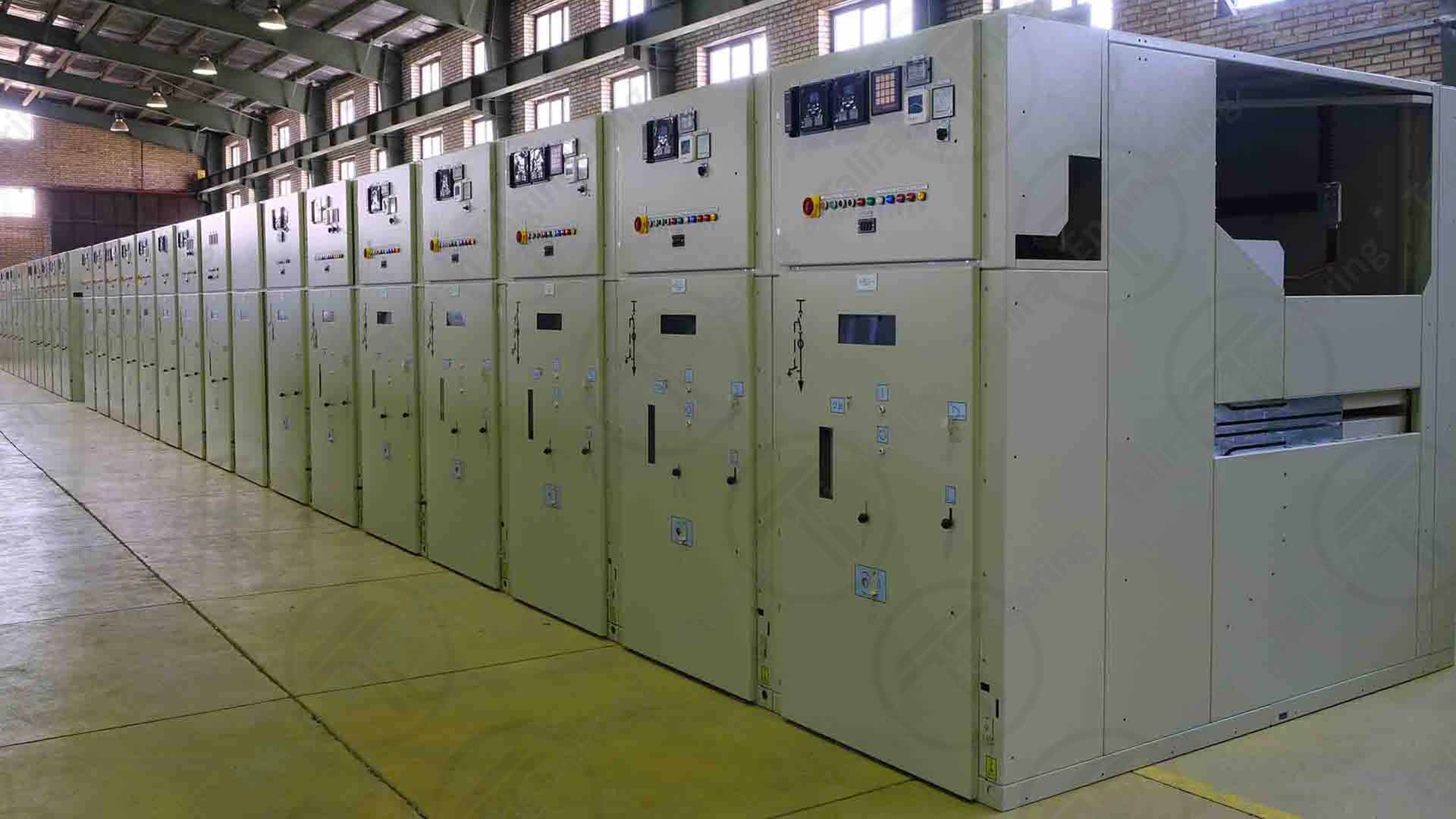

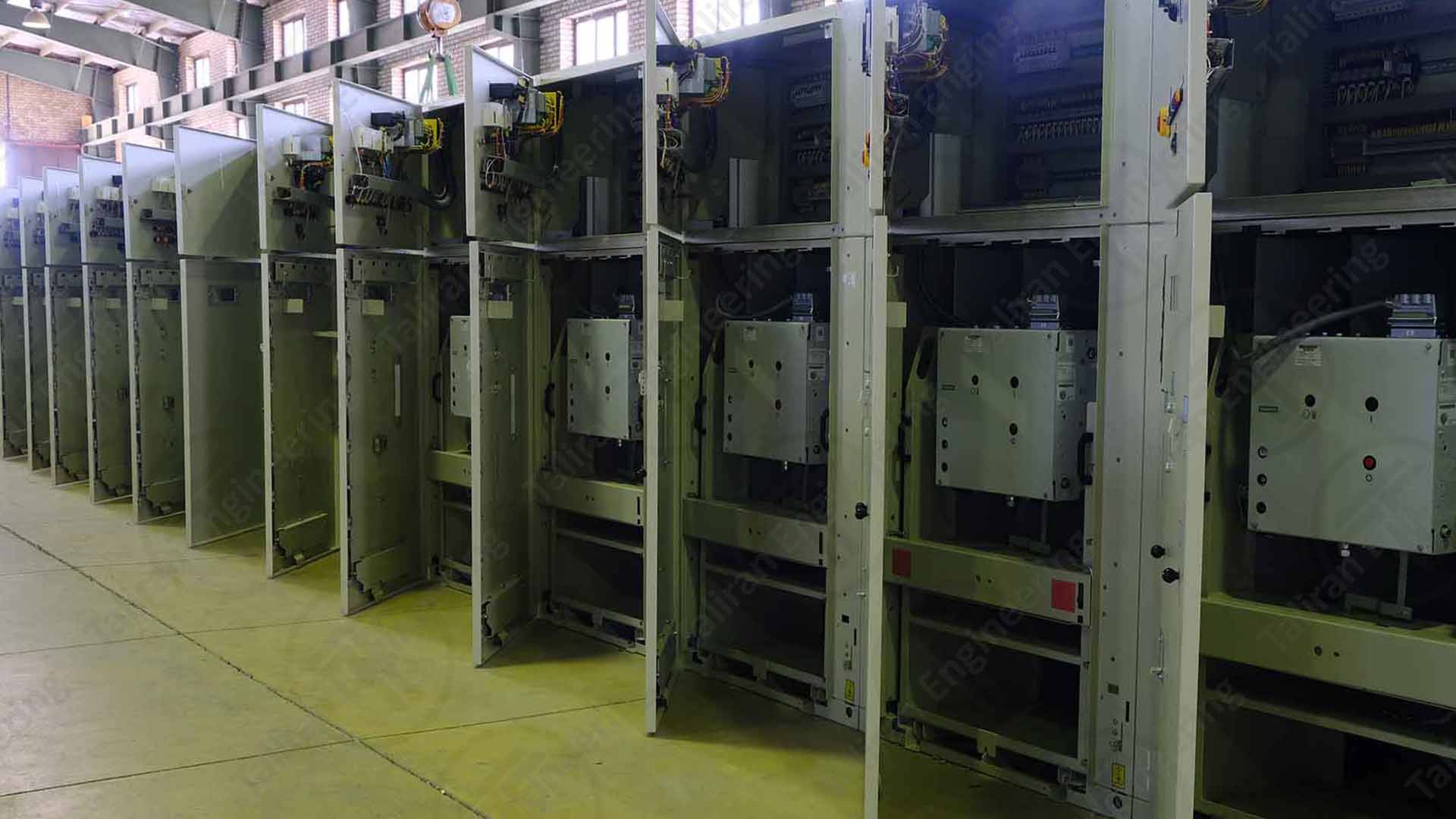

تابلوی 8BT2 به صورت کشوئی ساخته شده و مطابق با استاندارد IEC 62271-200 تایپ تست شده است.
8BT2 از ویژگیهای زیر برخوردار است:
- رده تداوم سرویس دهی: LSC 2B (الف)
- کلاس محفظه بندی : PM (ب)
- دسترسی به محفظه ها: محفظه باسبار = ابزار- محور / محفظه کلید = کنترل شده با اینترلاک / محفظه کابل = کنترل شده با اینترلاک و ابزار- محور
- طبقه بندی جرقه داخل تابلو : IAC A FLR (پ)
- طول مدت جرقه : 1 ثانیه
- مقادیر نامی بیشینه: 36kV / 31.5kA / 3150A
- موارد استفاده: در تمام پست‌های ترانس و توزیع
توضیحات:
الف) طبق استاندارد IEC ، رده تداوم سرویس دهی LSC 2B به معنای دسترسی به یک قسمت بدون الزام به بی برق کردن بقیه قسمت‌ها می‌باشد. به عنوان مثال در تابلوی کشوئی، درحالی که بقیه قسمت های تابلو می‌تواند برقدار باشد، اپراتور به کلید دسترسی دارد.
ب) طبق استاندارد IEC ، کلاس محفظه بندی PM به معنای چند محفظه‌ای بودن تابلو می باشد.
پ) طبقه بندی جرقه داخل تابلو IAC A FLR عبارت است از آن که در صورت وقوع جرقه در داخل تابلو، از هر چهار طرف تابلو نباید خطری جان اپراتور را تهدید کند.
لازم به یادآوری است که در ارتباط با توضیحات در بخش انگلیسی جزئیات بیشتر و دقیق‌تری قابل دسترسی می‌باشد.
| Rated values | ||
| 36 | 24 | – voltage(Kv) |
| 50/60 | 50/60 | – frequency(Hz) |
| 70 | 50 | – short-duration power- frequency withstand voltage(KA) |
| 170 | 125 | – lightning impulse withstand voltage(KA) |
| 31٫5 | 31٫5 | – short-circuit breaking current(KA) |
| 31٫5 | 31٫5 | – short-time withstand current, 3 s(KA) |
| 82 | 82 | – short-circuit making current(KA) |
| 82 | 82 | – peak withstand current(KA) |
| 3150 | 3150 | – normal current of busbar(KA) |
| 3150 3150 3150 3150 |
3150 3150 3150 3150 |
– normal current of feeders: with circuit-breaker (A) with disconnector link (A) bus sectionalizer (A) busbar connection panel (A) |
