تابلوهای فشار متوسط ثابت

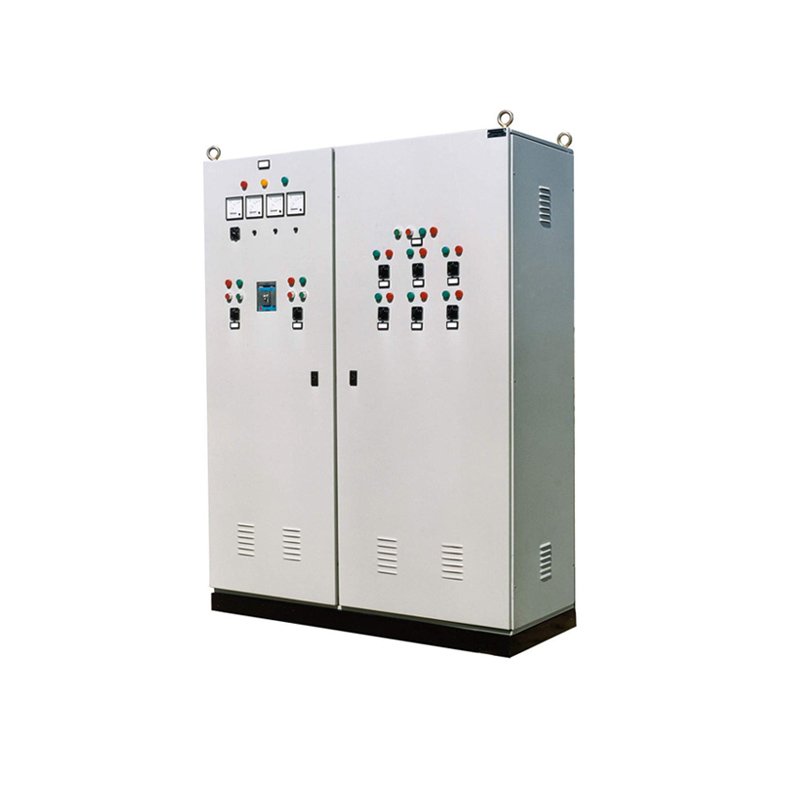

Fixed LV Switchgear
/
توضیحات
تابلوهای فشار متوسط ثابت
تابلوهای MV ثابت به طورکلی در پست‌های ثانویه و شبکه‌های برق استفاده می‌شوند. ولتاژ نامی این تابلوها عموما 24 و 36 کیلو ولت است ولی امکان ساخت آنها در ولتاژهای دیگر نیز وجود دارد.
| Fixed Low Voltage Switchboards تابلو فشار ضعیف ثابت |
|
| Panel Name | |
| Panel Type | TLF 01 |
| Electrical characteristics | |
| Rated Voltage (Ue) | Up to 690V |
| Rated Insulation (Ui) | 1000V |
| Dlelectric Test Voltage (Ud) | 3kV |
| Rated Impulse withstand voltage (uimp) | 12 kV |
| Rated Frequency (Hz) | 40 ~ 60 Hz |
| Rated Current for Main Busbar (A) | Up to 6300 A |
| Rated Current for Outgoing Feeder (A) | 6 ~ 4000 A |
| Rated short-time withstand current (Icw) kA/Sec | 100 / 1 |
| Rated peak withstand current (I peak) | Up To 275 kA |
| Control Supply | 24 . 48 . 110V DC 110 . 230V AC |
| Standard Used at Electrical Characteristics | IEC-61439-1 , IEC-61439-2 |
| Mechanical characteristics | |
| Max. height (mm) | 2200 mm |
| Max. Width (mm) | 1200 mm |
| Max. Depth (mm) | 1000 mm |
| Degree of Protection (IEC) | IEC-60539 |
| Panting | Epoxy Powder Coating |
| Sheet Steel Thikness (mm) | 1 ~ 2٫5 for Different Parts |
| RAL | 7032 – 7035 Switchgear in different Colors according to demand |
| Cable Entry | Top or Bottom or Both as Request |
| Access | Rear and Front |
| IP | 21~65 as Request |
| Environmental | |
| Ambient Temperature Min / Max (°C) | -5 / +40 |
| Installation Altitude Max. m | 1000 (Higher altitudes need redesign) |
| Humidity 24-Hour Mean Max. | 95% |
