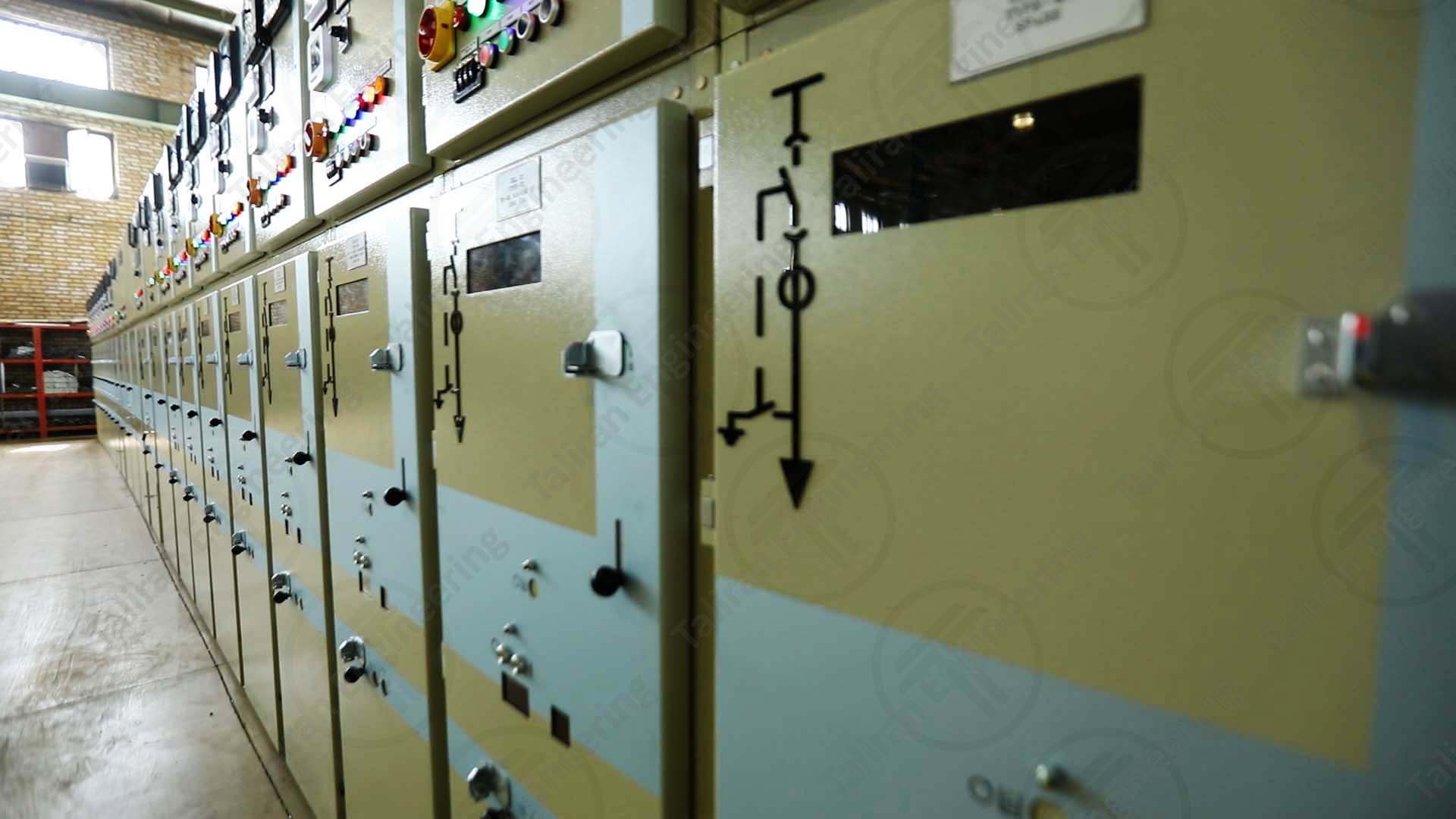

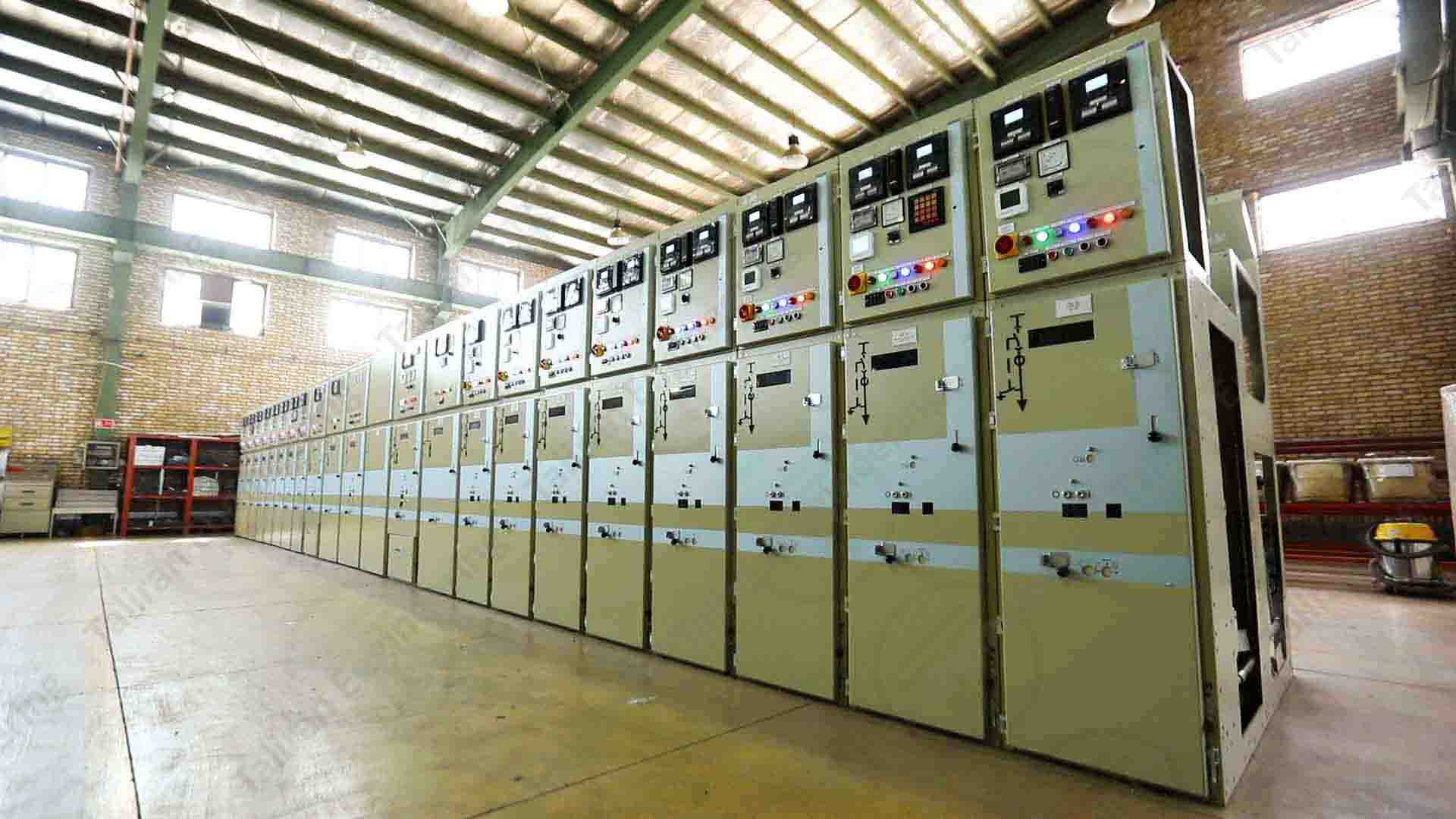

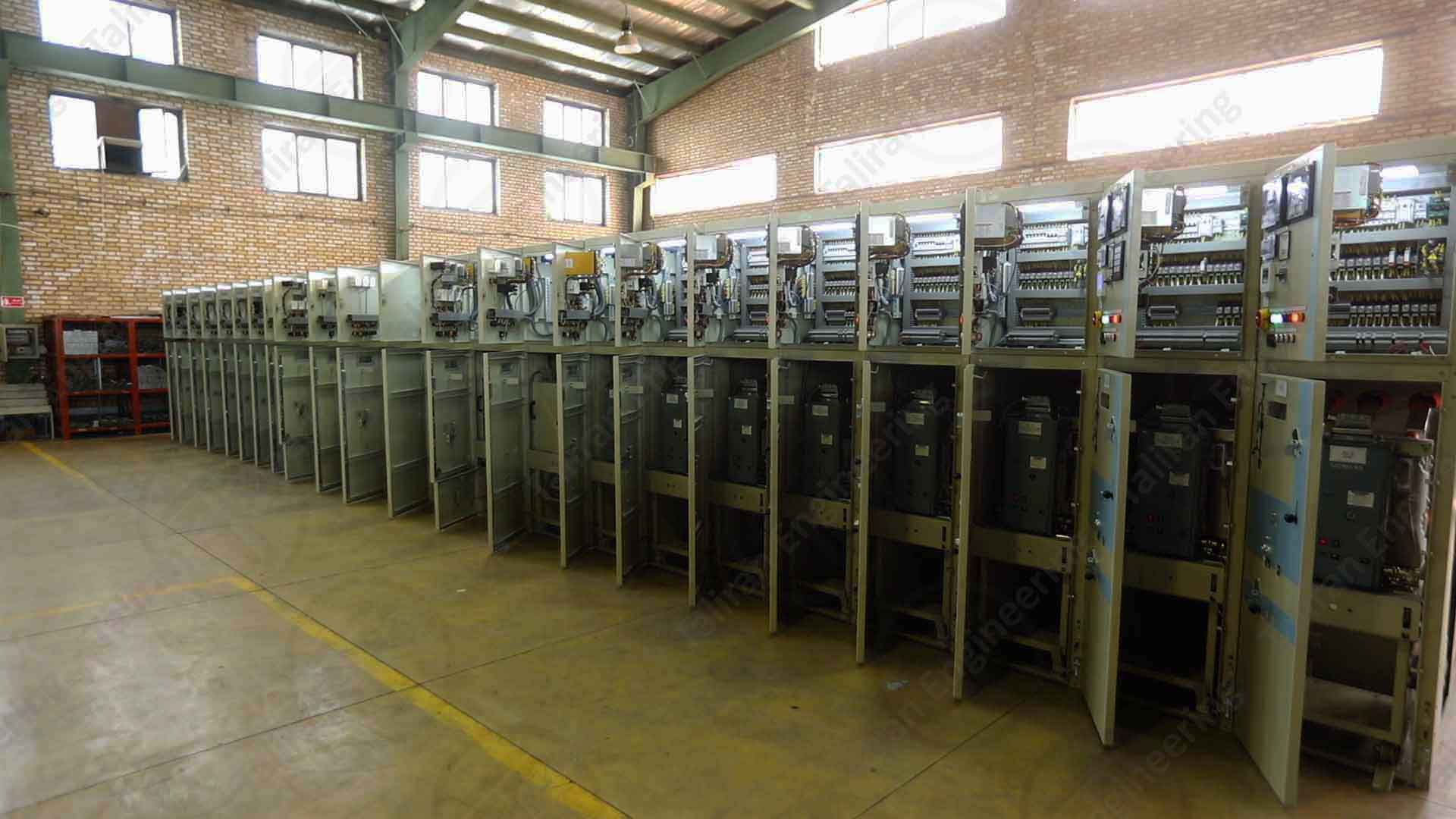

SIMOPRIME WORLD- 17.5 KV
توضیحات
مشخصات کلی

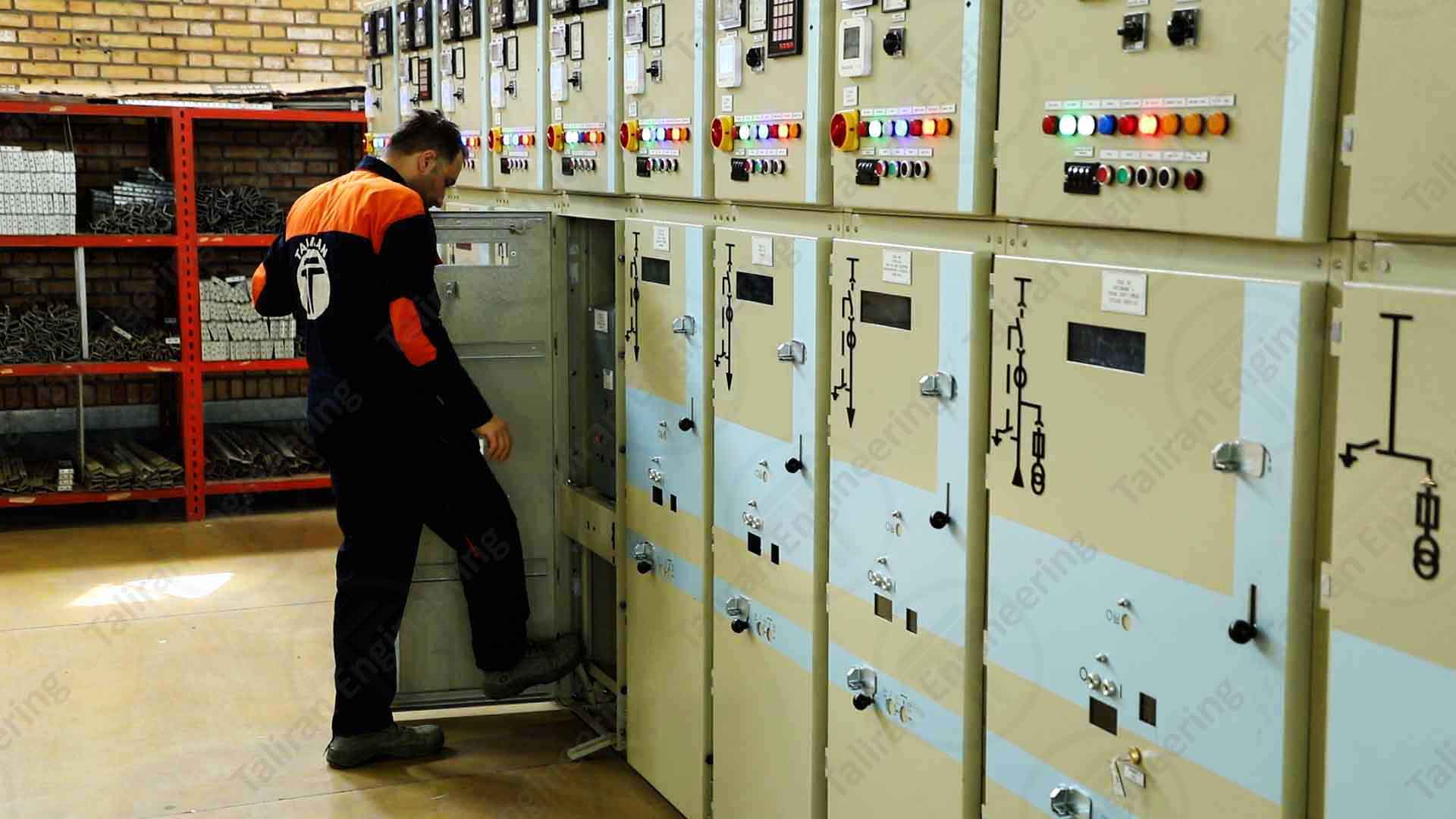

تابلوی SIMOPRIME WORLD به صورت کشوئی و “چند محفظۀ فلزی” ( Metal Clad) ساخته شده و مطابق با استاندارد IEC 62271-200 تایپ تست شده است. چند محفظه بودن تابلو بدین معناست که بر خلاف تابلوهای “تک محفظه ای فلزی” (Metal Enclosure) تجهیزات برقدار در محفظه های فلزی جدا از هم محصور می‌باشند که این ویژگی ایمنی تجهیزات و عوامل انسانی را بیش از بیش تضمین می‌نماید.

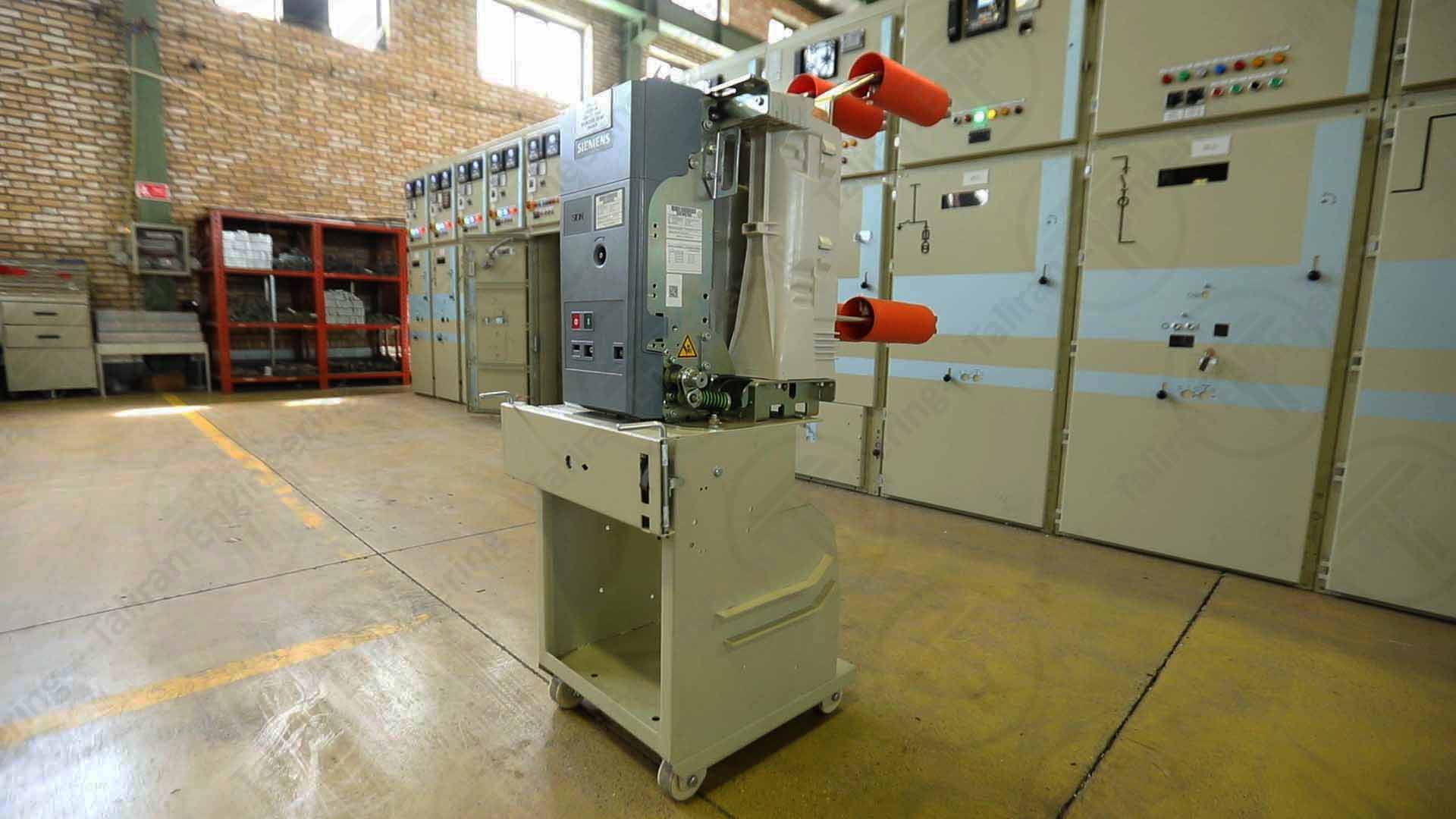

امکان نصب دژنکتور یا کنتاکتور خلأ در این تابلو وجود داشته و تا 17٫5 KV ولتاژ نامی قابل استفاده می باشد. SIMOPRIME WORLD برای تغذیه الکتروموتورها و الکتروپمپ های فشار متوسط با ولتاژهای معمولِ 3/6 ، 7/2 ، 12 KV مناسبترین گزینه است. جریان نامی قابل دسترسی در تمام ولتاژها با دژنکتور 3600 A ، و با کنتاکتور 400 A است. تحمل جریان اتصال کوتاه تابلو 3s , 40KA بوده و قابلیت قطع همان جریان را بدون این که به کلید آسیب وارد شود را دارا می‌باشد.
| Technical Specifications | ||||
| 17٫5 Kv | 15 Kv | 12 kV | 7٫2 kV | Rated voltage |
| 50/60 Hz | 50/60 Hz | 50/60 Hz | 50/60 Hz | Rated frequency |
| 38 kV | 35 Kv | 28 kV | 20 kV | Rated short-duration power-frequency withstand voltage |
| 95 KV | 95 kV | 75 kV | 60 kV | Rated lighting impulse withstand voltage |
| 40 kA | 40 kA | 40 kA | 40 kA | Rated short-time withstand current, 3 s |
| 100/104 kA | 100/104 kA | 100/104 kA | 100/104 kA | Rated peak withstand current at 50/60 Hz |
| 40 kA | 40 kA | 40 kA | 40 kA | Rated short-circuit breaking current |
| 100/104 kA | 100/104 kA | 100/104 kA | 100/104 kA | Rated short-circuit making current at 50/60 Hz |
| 3600 A | 3600 A | 3600 A | 3600 A | Rated normal corrent of busbar |
| –
3600A – |
–
3600A – |
–
3600A 400A |
–
3600A 400A |
Rated normal current of feeders
-with circuit-breaker -with vacuum contactor |
