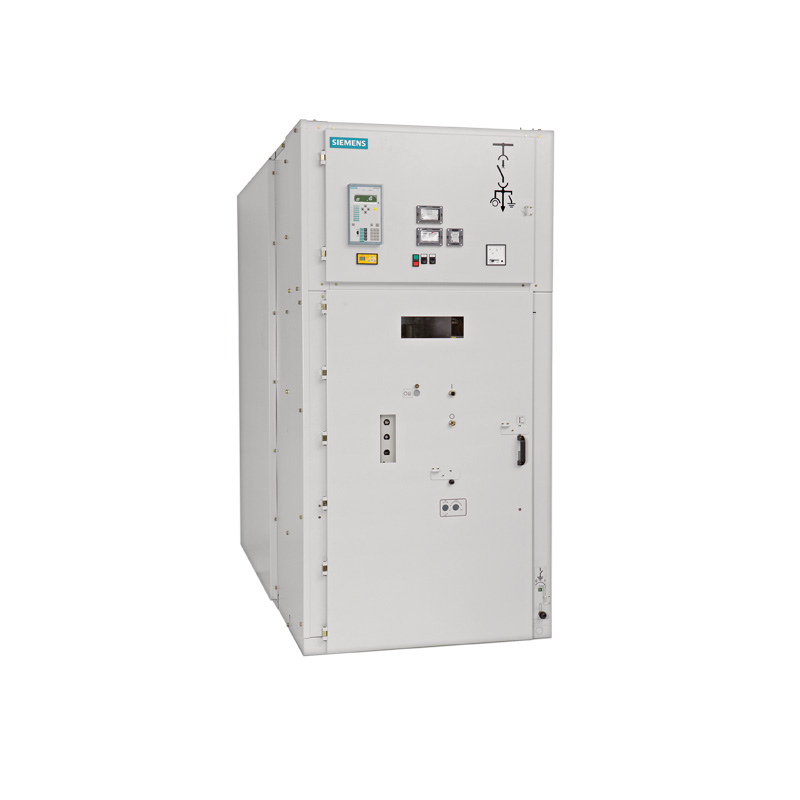

8BT2-36 KV
Описание
Ползунок 8BT2 выполнен в виде слайдера и протестирован в соответствии с IEC 62271-200.
8BT2имеет следующие функции:
- Категория непрерывности обслуживания: LSC 2B (a)
- Класс корпуса: PM (b)
- Доступ к шкафам: отсек сборных шин = ось инструмента / отсек для ключей = заблокирован / заблокирован распределительный вал, контролируемый = заблокирован и управляется с помощью инструмента
- Классификация искры внутри доски: IAC A FLR (c)
- Время искры: 1 секунда
- Максимальные номинальные значения: 36 кВ / 31,5 кА / 3150 А
- Использование: Во всех подстанций и распределительных трансформаторов
Описание:
(A) Согласно IEC, категория обслуживания службы LSC 2B означает доступ к части без требования выхлопа остальной части. Например, в ящике, в то время как остальная часть панели может быть под напряжением, оператор имеет доступ к ключу.
B) В соответствии со стандартом IEC класс корпуса PM означает несколько панелей панели.
C) Классификация искры внутри панели IAC A FLR означает, что в случае искры внутри панели четыре стороны панели не должны ставить под угрозу жизнь оператора.
Следует отметить, что детали в английском разделе более подробные и более точные.
Чтобы узнать больше, нажмите на ссылку на этой странице.
| Rated values | ||
| 36 | 24 | – voltage(Kv) |
| 50/60 | 50/60 | – frequency(Hz) |
| 70 | 50 | – short-duration power- frequency withstand voltage(KA) |
| 170 | 125 | – lightning impulse withstand voltage(KA) |
| 31٫5 | 31٫5 | – short-circuit breaking current(KA) |
| 31٫5 | 31٫5 | – short-time withstand current, 3 s(KA) |
| 82 | 82 | – short-circuit making current(KA) |
| 82 | 82 | – peak withstand current(KA) |
| 3150 | 3150 | – normal current of busbar(KA) |
| 3150 3150 3150 3150 |
3150 3150 3150 3150 |
– normal current of feeders: with circuit-breaker (A) with disconnector link (A) bus sectionalizer (A) busbar connection panel (A) |
