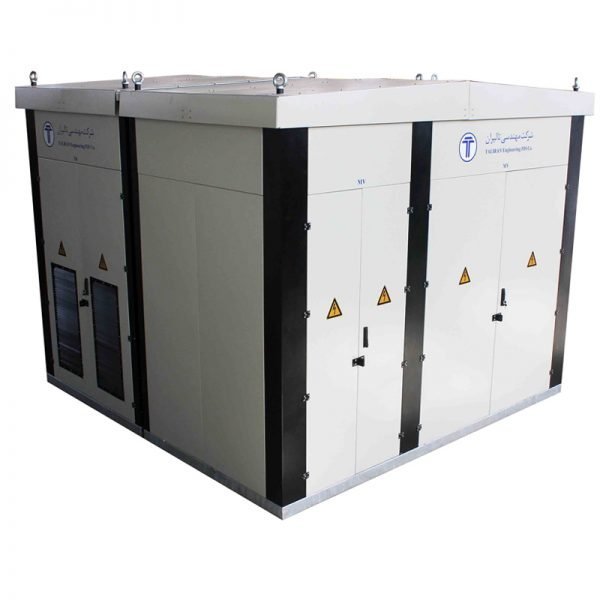

Компактная подстанция 24 KV
Compact Substation 24 KV
Описание
Компактные подстанции среднего напряжения требуют меньше места для установки и без необходимости создания специального под открытым небом (outdoor) являются установки. Компактные стеллажи среднего напряжения подстанций, трансформаторов и низкого напряжения преобразователя формируется. Компактные подстанции построены в различных металла и бетона.
В зависимости от потребностей потребителя, компактные трансформаторные подстанции с полномочиями 200, 250, 315, 400, 500, 630, 800, 1000, 1250 кВА или более доступным. Одна из моделей, перечисленных в таблице ниже, является довольно полный профиль. Если вы отправите запрос, профиль будет также другие должности.
Компактная подстанция также может быть сделано для мобильных устройств. Мобильные сообщения и имеет все возможности компактных электрических подстанций и большие дворы и обширные проекты в прогресс и вообще любые объекты, которые должны быть временные должности используются. Пользователь За преимуществом этого движения и искать различные проекты.
Для получения дополнительной информации посетите Талиран каталоги или связаться с отделом продаж компании.
| Post Capacity KVA | 800 |
| Compact substation — Enclosure | |
| Height (mm) | 2800 |
| Width (mm) — MV or LV panel access sides | 3500 |
| Depth (mm) — left or right sides | 2200 |
| Ventillation Type | Natural |
| Design site Condition Temperature (°C) | 40 |
| Altitude (m) | 1000 |
| Humidity % | 90 |
| Rated Power kVA | 800 |
| IP | 23 |
| Enclosure Weight (Kg) | ≈ 1400 |
| Total Weight (app) Kg | ≈ 4400 |
| Standard | IEC62271-202 |
| Compact substation — MV Switchgear | |
| Rated Voltage (KV) | 24 |
| Operational Voltage (KV) | 20 |
| Rated Power Frequency Withstand Voltage (KV) | 50 |
| Rated Lighting Impulse Withstand Voltage (KV) | 125 |
| Rated Frequency ( HZ) | 50 |
| Rated Current (A) | 630 |
| Rated Short Time Current (1sec) — KA | 16 |
| Control Voltage ( V AC ) | 230 |
| Degree of Protection (IP) | 2X |
| Circuit Breaker | VACUUM |
| Weight (Kg) | ≈ 350 |
| Standard | 62271-200 |
| Compact substation — LV Switchgear | |
| Rated Voltage (V) | 690 |
| Operational Voltage (V) | 400 |
| Rated Power Frequency Withstand Voltage (V) | 2000 |
| Rated Frequency (HZ) | 50 |
| Rated Current (A) | 1154 |
| Rated Short Time Current (1sec) — KA | 50 |
| Control Voltage (V AC & DC) | 230 AC/220DC |
| Degree of Protection (IP) | 42 |
| Circuit Breaker Rated Current (A) | 1600 |
| Weight (Kg) | ≈ 200 |
| Standard | IEC61439-1&2 |
| Compact substation — Transformer | |
| Rated Power (KVA) | 800 |
| Type | OIL/DRY |
| Vector Group | DYN5 |
| Impedens % | 6% |
| Primery Voltage (KV) | 20 |
| Secendary Voltage (V) | 400 |
| Secendary Current (A) | 1154 |
| Weight (Kg) | ≈ 2450 |
| Standard | IEC60076 |
