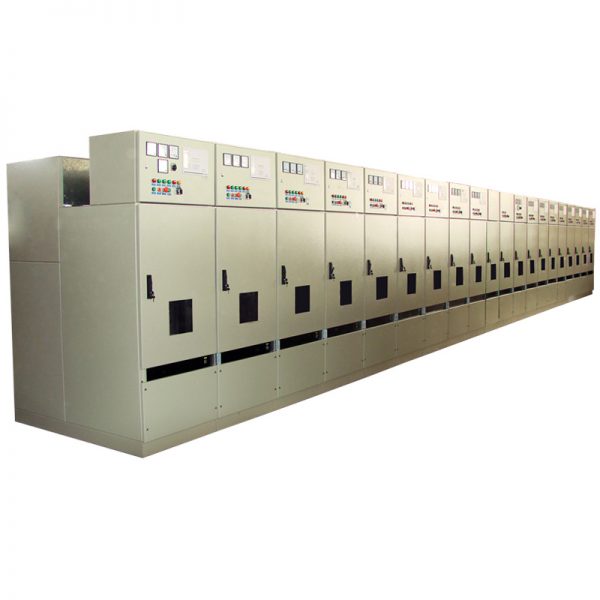

Раздвижные устройства среднего напряжения
Withdrawable Medium Voltage Switchgear
Описание
Среднее давление скольжения панели в основном для использования в оборудовании среднего напряжения, используемого для постов на заводах и в электрических сетях.
Для получения дополнительной информации посетите Талейран каталоги или связаться с отделом продаж компании.
| Withdrawable Medium Voltage Switchgear | |||||
| Panel Name | |||||
| Panel Type | TMW01 | TMW11 | TMW21 | TMW31 | TMW41 |
| Electrical characteristics | |||||
| Rated Voltage | 3٫6 kV | 7٫2 kV | 12 kV | 24 kV | 36 kV |
| Rated 1 Minute Power Frequency Withstand Voltage | 12 kV | 20 kV | 28 kV | 50 kV | 70 kV |
| Rated Impulse Withstand Voltage | 45 kV | 60 kV | 75 kV | 125 kV | 170 kV |
| Rated Current | up to 3600 A | up to 2500 A | |||
| Rated Short Time Withstand Current (1sec) | up to 40 kA | up to 31.5 kA | |||
| Rated Bus Bar Current | up to 3600 A | up to 2500 A | |||
| Control Supply | 24 . 48 . 110V DC 110 . 230V AC |
||||
| Standard Used at Electrical Characteristics | IEC-62271-200 | ||||
| Mechanical characteristics | |||||
| Max. height (mm) | 2300 | 2300 | 2300 | 2300 | 2500 |
| Max. Width (mm) | 820 | 820 | 820 | عرض 900 برای کلیدهای پارس سوییچ عرض 750 برای کلیدهای ABB |
1350 |
| Max. Depth (mm) | 1600 | 1600 | 1600 | 1750 | 2450 |
| Weight Per Cubicle (app) KG | 400 | 450 | 450 | برای کلیدهای پارس سوییچ 550 کیلو گرم برای کلیدهای 520ABB کیلو گرم |
690 |
| Painting | Epoxy Powder Coating | ||||
| Sheet Steel Thikness (mm) | 2 ~ 2٫5 for Different Parts | ||||
| RAL | 7032 — 7035 Switchgear in different Colors according to demand | ||||
| Cable Entry | Buttom | ||||
| Access | Rear and Front | ||||
| IP | 21 | ||||
| Environmental | |||||
| Ambient Temperature Min / Max (°C) | -5 / +40 | ||||
| Installation Altitude Max. m | 1000 (Higher altitudes need redesign) | ||||
| Humidity 24-Hour Mean Max. | 95%+A7:F27A2:F27A1:F27A1A18:F27 | ||||
