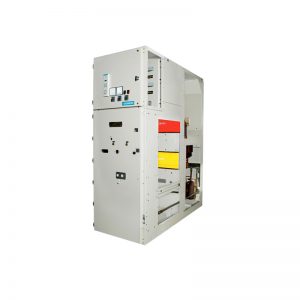

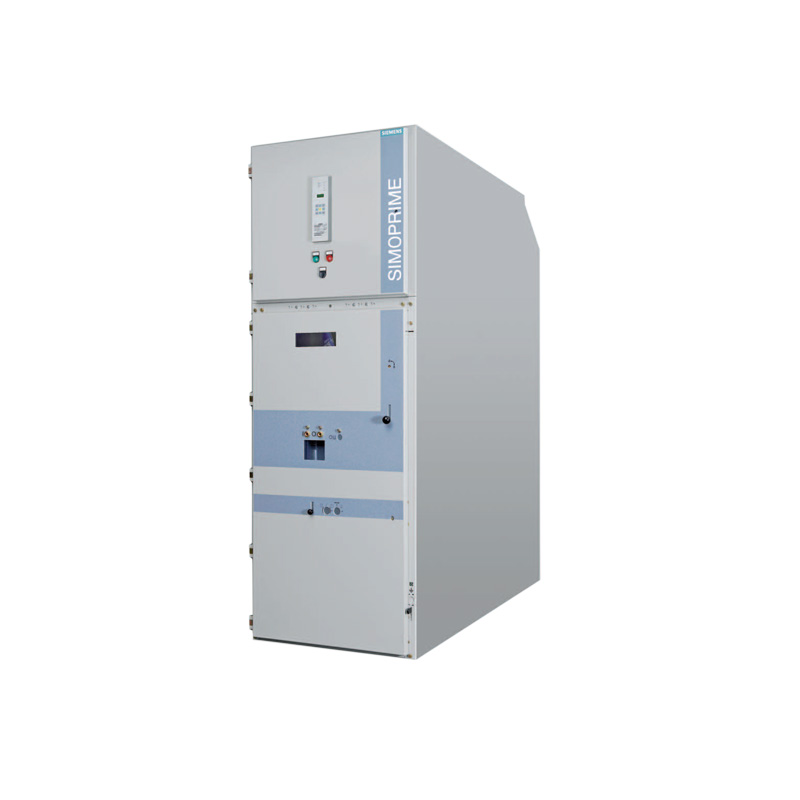

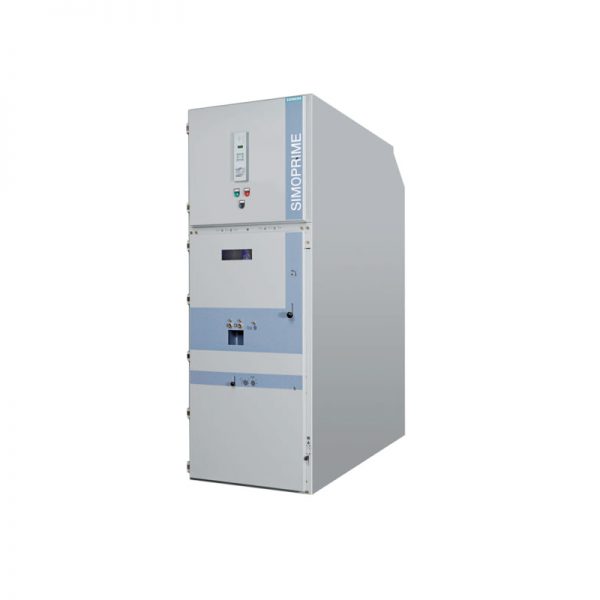

SIMOPRIME WORLD- 17.5 KV
Описание
спецификации

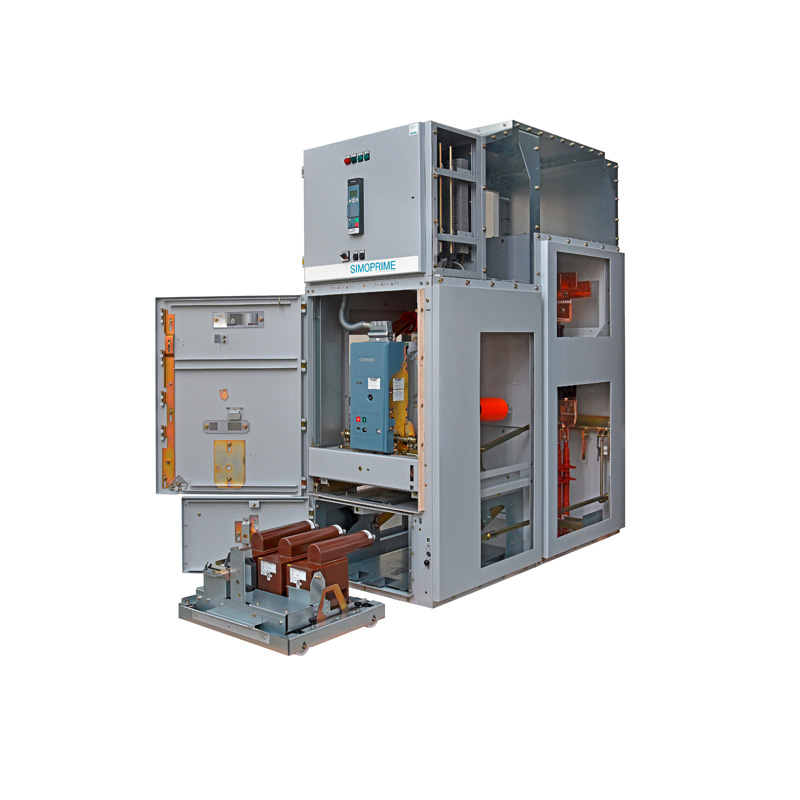

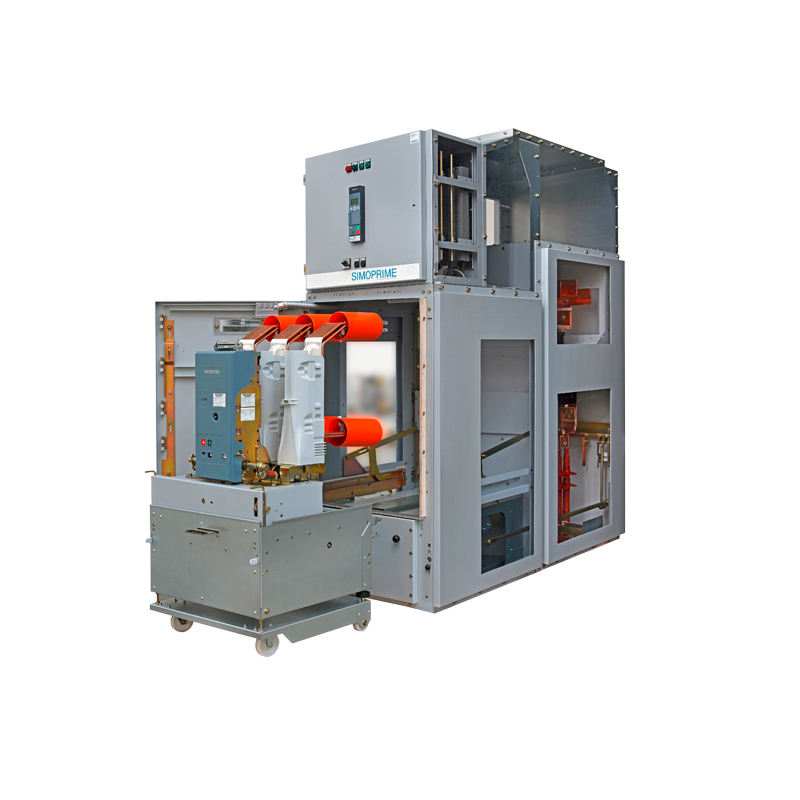

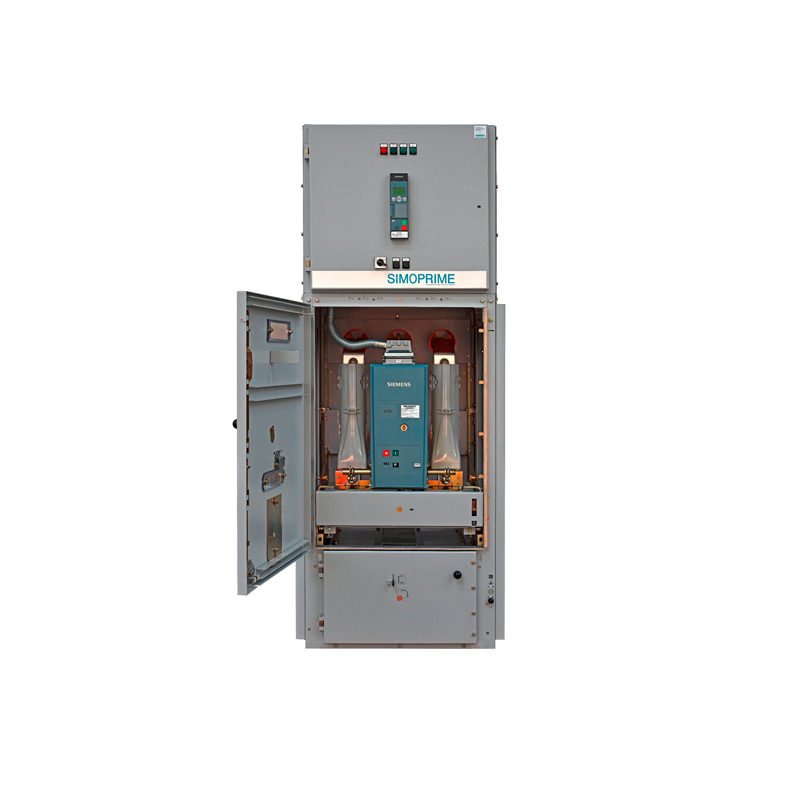

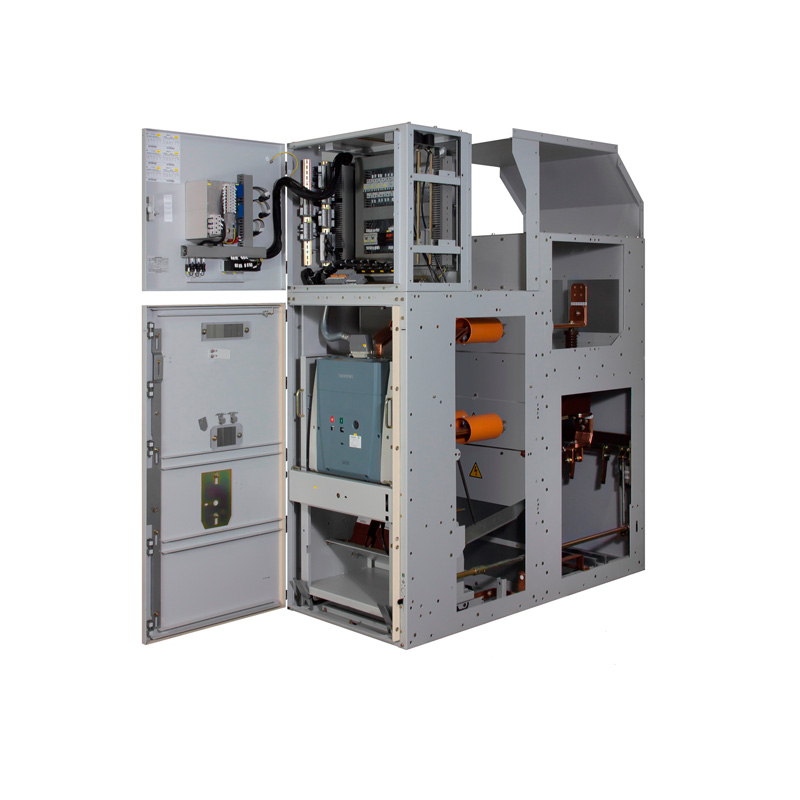

SIMOPRIME WORLD выполнен в виде ящика и «металлической оболочки» и протестирован в соответствии с IEC 62271-200. Несколько отсеков панели означают, что в отличие от «Металлического шкафа» электрооборудование закрыто в металлических корпусах, что гарантирует надежность и безопасность оборудования и человеческих факторов.
Можно использовать возможность установки вакуума или деактиватора на этой панели и до 17,5 кВ номинального напряжения. SIMOPRIME WORLD — наиболее подходящий вариант для подачи электромоторов и электронасосов среднего напряжения с типовыми напряжениями 3,6 кВт, 7,2 и 12 кВ. Номинальный ток доступен при всех напряжениях с дегенератором 3600 А и контактором 400 А. Допуск тока короткого замыкания составляет 40 KA, 3 с, и он может отключать один и тот же ток, не вызывая повреждения ключа.
| Technical Specifications | ||||
| 17٫5 Kv | 15 Kv | 12 kV | 7٫2 kV | Rated voltage |
| 50/60 Hz | 50/60 Hz | 50/60 Hz | 50/60 Hz | Rated frequency |
| 38 kV | 35 Kv | 28 kV | 20 kV | Rated short-duration power-frequency withstand voltage |
| 95 KV | 95 kV | 75 kV | 60 kV | Rated lighting impulse withstand voltage |
| 40 kA | 40 kA | 40 kA | 40 kA | Rated short-time withstand current, 3 s |
| 100/104 kA | 100/104 kA | 100/104 kA | 100/104 kA | Rated peak withstand current at 50/60 Hz |
| 40 kA | 40 kA | 40 kA | 40 kA | Rated short-circuit breaking current |
| 100/104 kA | 100/104 kA | 100/104 kA | 100/104 kA | Rated short-circuit making current at 50/60 Hz |
| 3600 A | 3600 A | 3600 A | 3600 A | Rated normal corrent of busbar |
| —
3600A — |
—
3600A — |
—
3600A 400A |
—
3600A 400A |
Rated normal current of feeders
-with circuit-breaker -with vacuum contactor |
