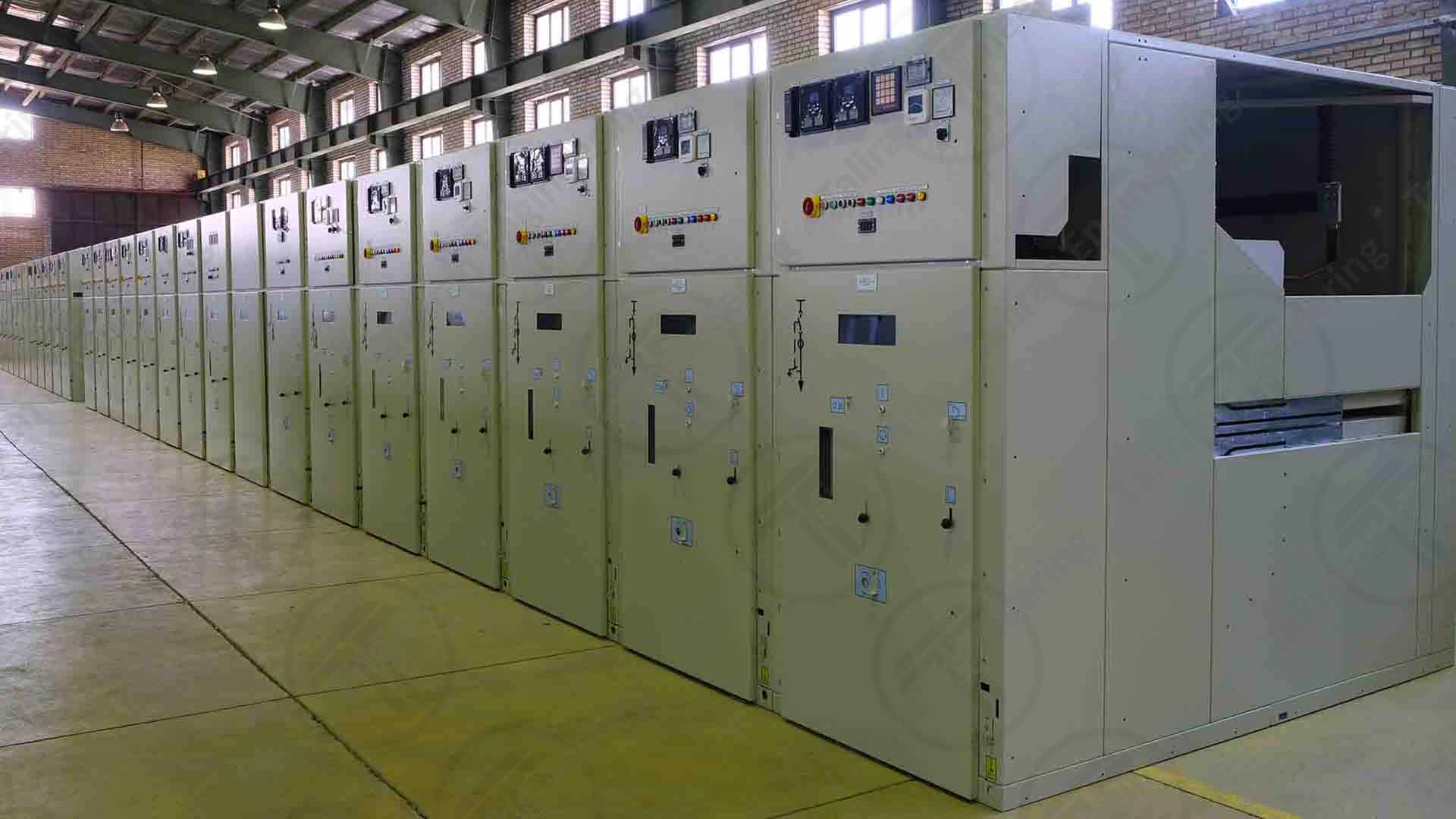

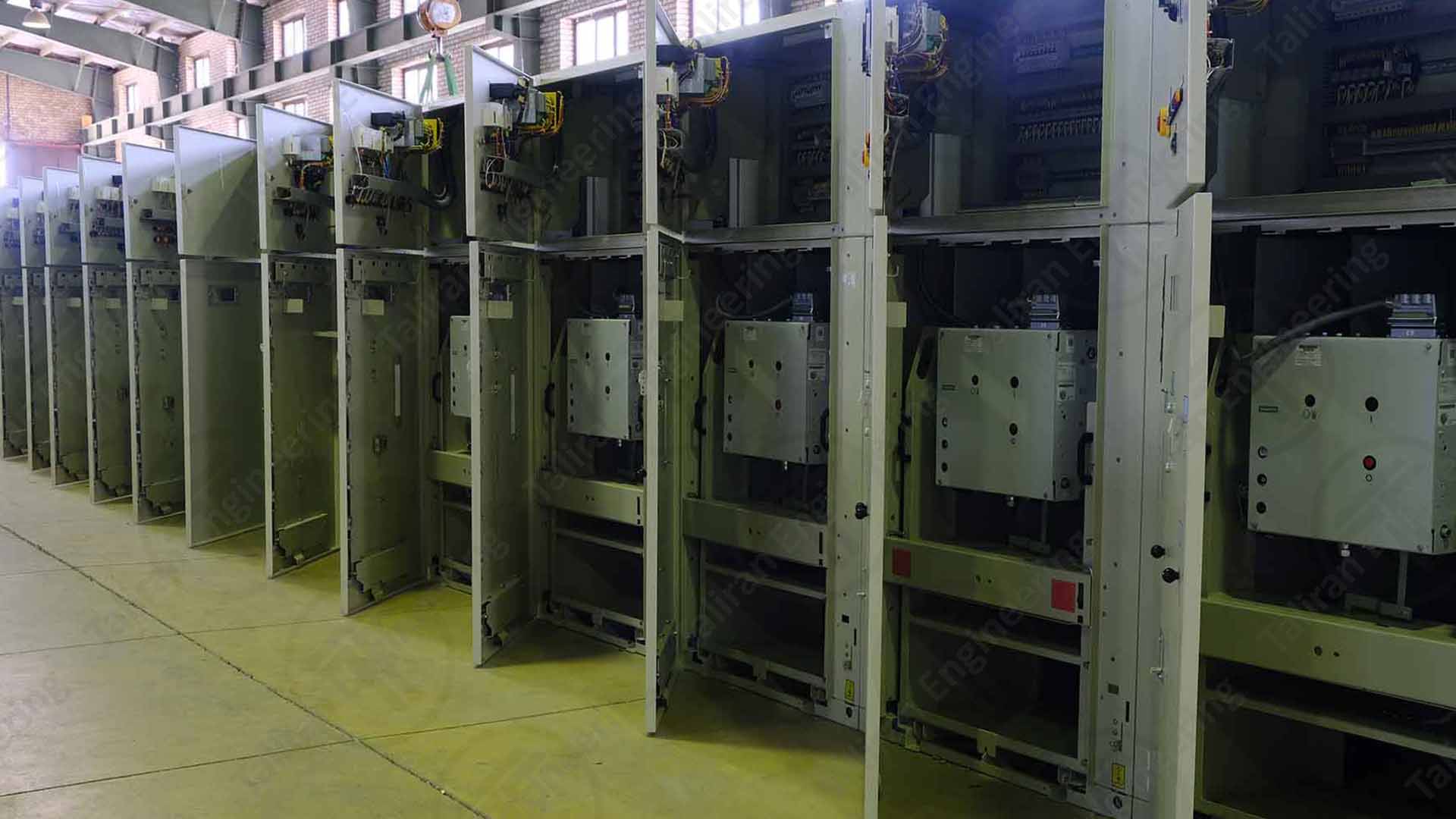

8BT2-36 KV
Açıklama
8BT2, IEC 62271-200 ve VDE 0671-200’e göre iç mekan kurulumuna yönelik tip testli, çekmeceli bir şalt cihazıdır.
Spesifikasyonu:
- Hizmet sürekliliği kaybı kategorisi: LSC 2B (Metal Clad) (1)
- Bölme sınıfı: PM (Metalik Bölme) (2)
- Bölmelere erişilebilirlik: Bara bölmesi = Alet tabanlı / Anahtarlama cihazı bölmesi = Kilit kontrollü / Kablo bölmesi = Kilit kontrollü ve alet tabanlı
- İç ark Sınıflandırması: IAC A FLR (3)
- Ark süresi: 1 sn
- Maksimum değerler: 36 kV / 31,5 kA / 3150 A
- Kullanım Alanları: tüm transformatör ve anahtarlama trafo merkezleri
Açıklamalar:
- IEC, LSC’yi “erişilebilir bir yüksek gerilim bölmesini açarken diğer yüksek gerilim bölmelerini ve/veya işlevsel birimleri enerjilendirilmiş halde tutma olanağı” olarak tanımlar. LSC 2B, ana anahtarlama cihazının diğer bölmelerden bağımsız olduğu ve diğer parçalara enerji verildiğinde erişilebilen çekmeceli şalt cihazlarında uygulanabilir.
- IEC’ye göre PM porsiyon kategorisi, şalt sisteminin ayrı bölmelere bölünmesi anlamına gelir.
- A= Erişilebilirlik türü A. Bu, erişilebilirliğin yalnızca yetkili personel ile sınırlı olduğu anlamına gelir. Göstergelerin mahfazadan 300 mm uzaklığı kabul edilebilir.
FLR = Önden (F = “ön”), yanlardan (L= “yan”) ve arkadan (R = arka) erişim.
| Derecelendirilmiş değerler | ||
| 36 | 24 | – voltage(Kv) |
| 50/60 | 50/60 | – frequency(Hz) |
| 70 | 50 | – short-duration power- frequency withstand voltage(KA) |
| 170 | 125 | – lightning impulse withstand voltage(KA) |
| 31٫5 | 31٫5 | – short-circuit breaking current(KA) |
| 31٫5 | 31٫5 | – short-time withstand current, 3 s(KA) |
| 82 | 82 | – short-circuit making current(KA) |
| 82 | 82 | – peak withstand current(KA) |
| 3150 | 3150 | – normal current of busbar(KA) |
| 3150 3150 3150 3150 |
3150 3150 3150 3150 |
– normal current of feeders: with circuit-breaker (A) with disconnector link (A) bus sectionalizer (A) busbar connection panel (A) |
