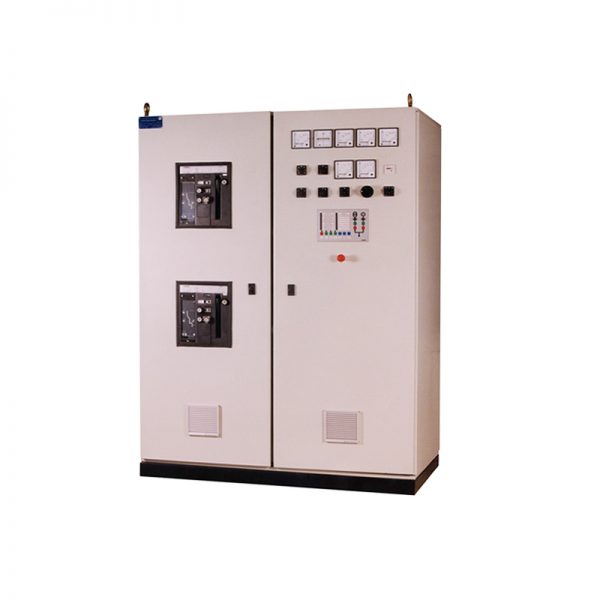

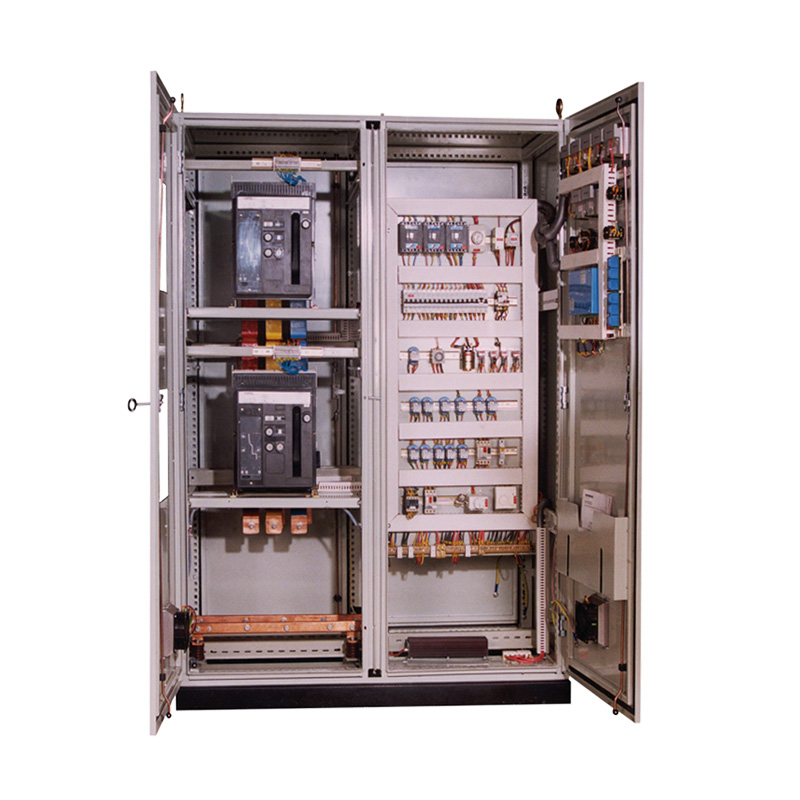

Dizel Jeneratör Kontrol Paneli
Diesel-Generator Control Panel
Açıklama
Dizel Jeneratör Kontrol Paneli, dizel jeneratörlerin su, yağ, frekans ve çıkış voltajı gibi farklı parametrelerinin kontrolünü ve DG’nin acil durumlarda aynı anda kullanılması için Şebeke ile Jeneratör arasındaki geçiş işlemini ele alan bir kontrol paneli türüdür.
Daha detaylı bilgi için lütfen bu sitenin “İndirmeler” bölümündeki ilgili kataloglara bakınız veya satış departmanımızla irtibata geçiniz.
| DG Control and Change over Panel | |
| Panel Name | |
| Panel Type | TLG01 |
| Electrical characteristics | |
| Rated Voltage (Ue) | Up to 690V |
| Rated Insulation (Ui) | 1000V |
| Dlelectric Test Voltage (Ud) | 3kV |
| Rated Impulse withstand voltage (uimp) | 12 kV |
| Rated Frequency (Hz) | 40 ~ 60 Hz |
| Rated Current for Main Busbar (A) | 6300 A |
| Rated Current for Outgoing Feeder (A) | 6 ~ 4000 A |
| Rated short-time withstand current (Icw) kA/Sec | 100 / 1 |
| Rated peak withstand current (I peak) | Up To 275 kA |
| Control Supply | 24 . 48 . 110V DC 110 . 230V AC |
| Standard Used at Electrical Characteristics | IEC-61439-1 , IEC-61439-2 |
| Mechanical characteristics | |
| Max. height (mm) | 2200 mm |
| Max. Width (mm) | 1200 mm |
| Max. Depth (mm) | 1000 mm |
| Degree of Protection (IEC) | IEC-60539 |
| Panting | Epoxy Powder Couting |
| Sheet Steel Thikness (mm) | 1 ~ 2٫5 mm for Different Parts |
| RAL | 7032 – 7035 Other Colors as Request |
| Cable Entry | Top / Button |
| Access | Rear and Front |
| IP | 42 |
| Environmental | |
| Ambient Temperature Min / Max (°C) | -5 / +40 |
| Installation Altitude Max. m | 1000 (upper altitudes need redesign) |
| Humidity 24-Hour Mean Max. | 0% |
