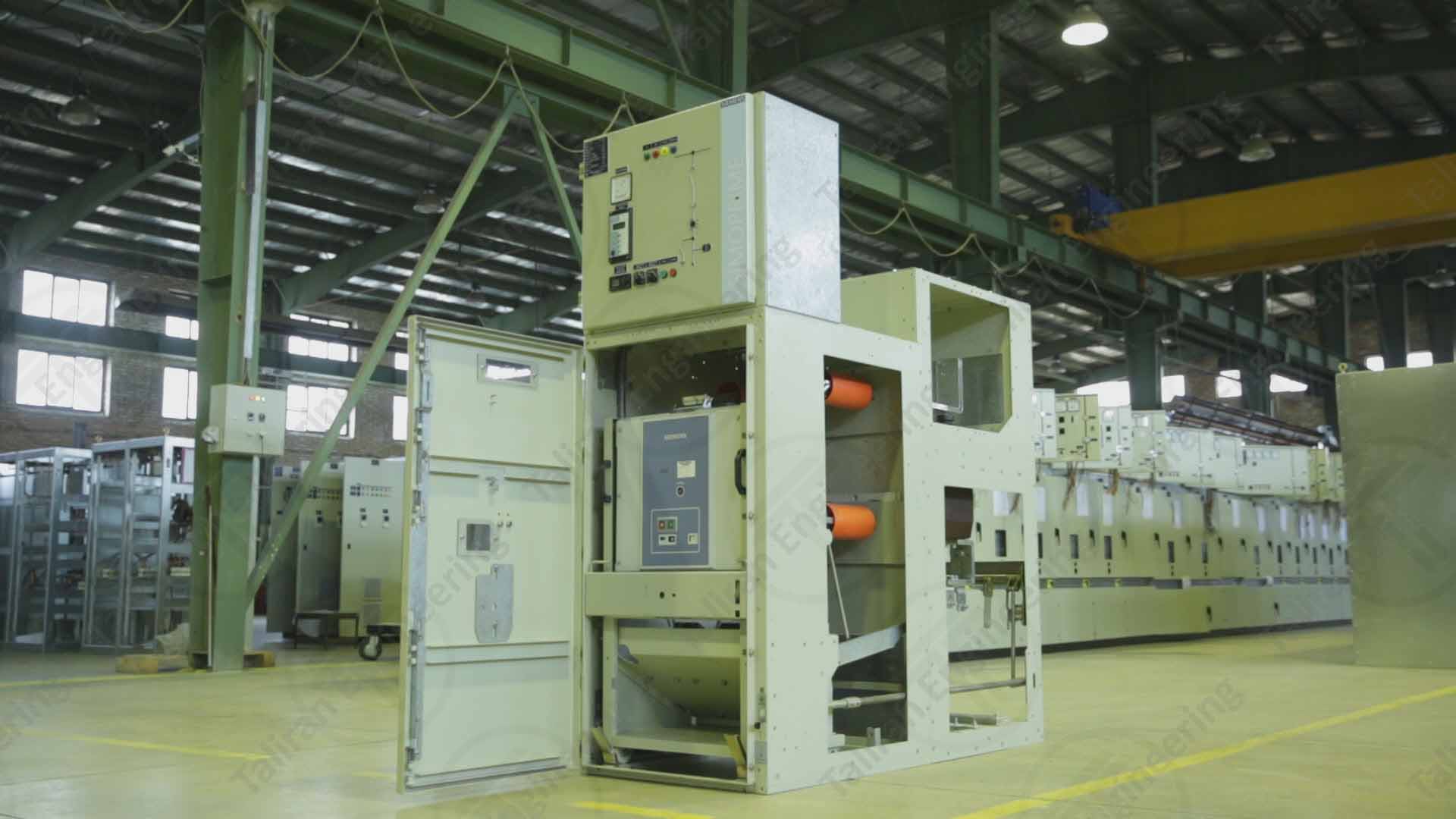

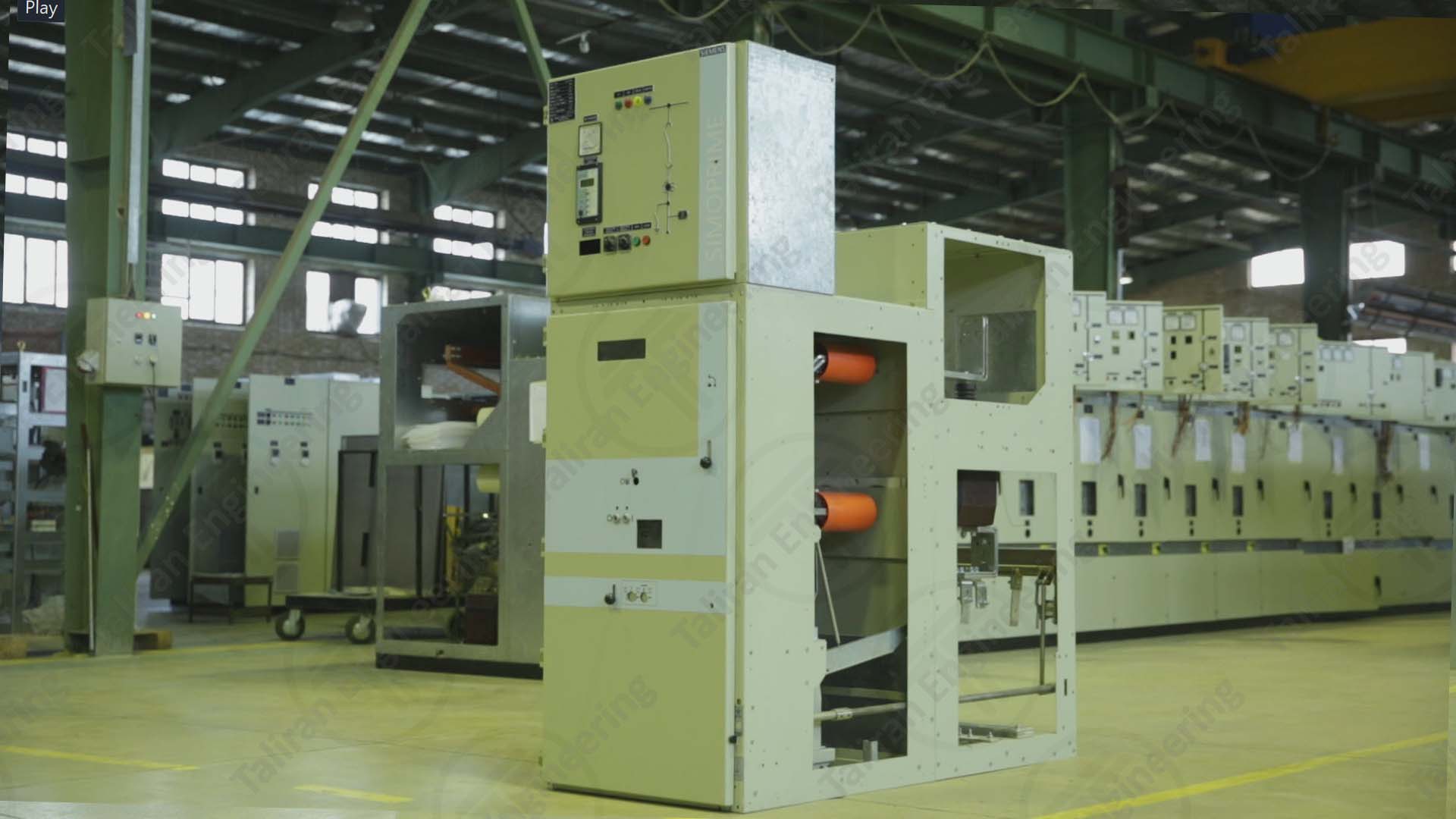

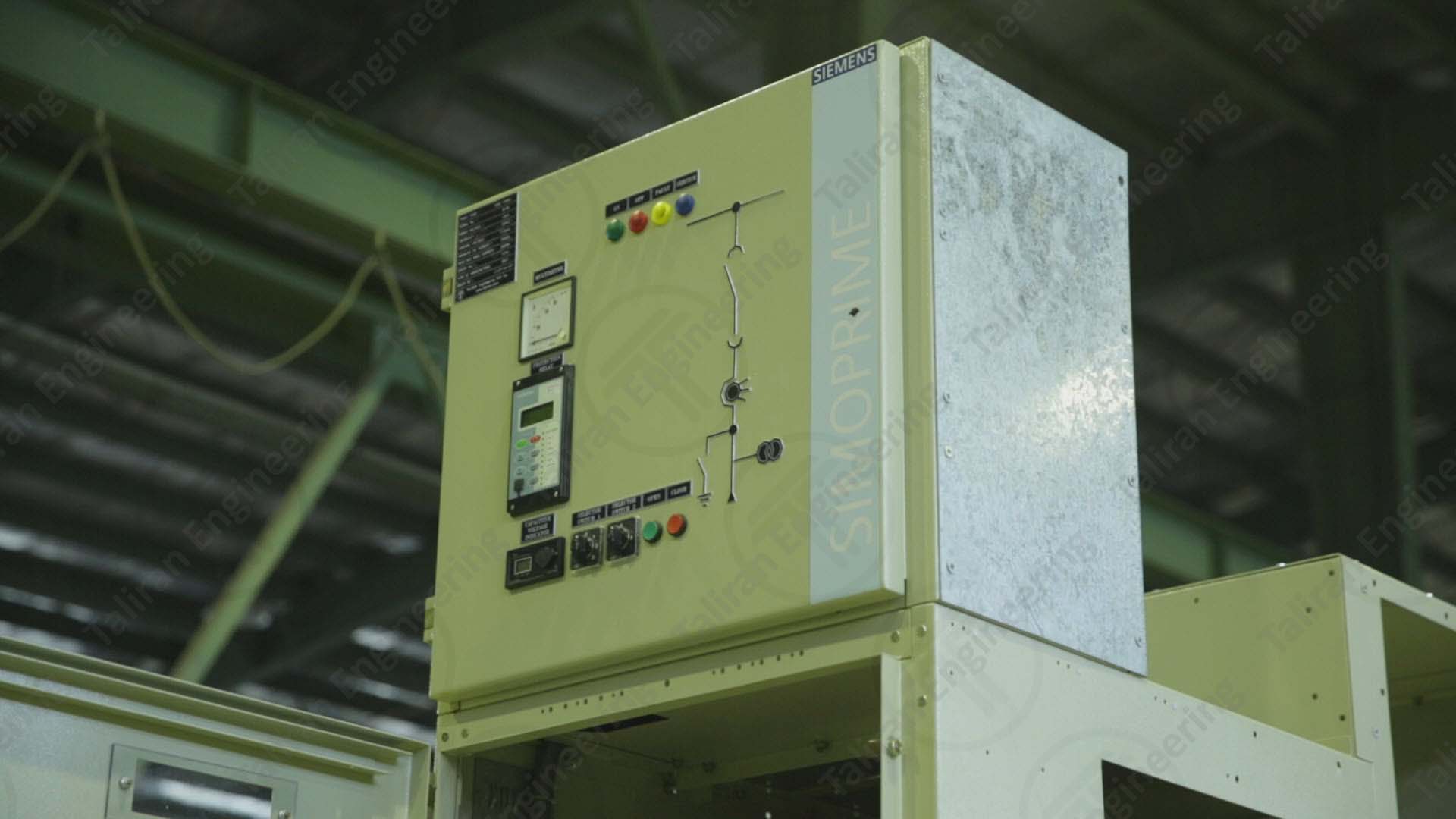

SIMOPRIME A4-24 KV
Açıklama
SIMOPRIME A4, IEC 62271-200 ve VDE 0671-200’e göre bina içi kurulum için tipi test edilmiş bir şalt cihazıdır.
Özellikleri şunlardır:
- Hizmet sürekliliği kaybı kategorisi: LSC 2B (1)
- Bölümleme sınıfı: PM (2)
- İç ark Sınıflandırması: IAC A FLR (3)
- Ark süresi: 1 veya 0,1 sn
- Maksimum değerler: 24 kV / 25 kA / 2500 A
- Kullanım Alanları: tüm transformatör ve anahtarlama trafo merkezleri
Açıklamalar:
- IEC, LSC’yi “erişilebilir bir yüksek gerilim bölmesini açarken diğer yüksek gerilim bölmelerini ve/veya işlevsel birimleri enerjilendirilmiş halde tutma olanağı” olarak tanımlar. LSC 2B, ana anahtarlama cihazının diğer bölmelerden bağımsız olduğu ve diğer parçalara enerji verildiğinde erişilebilen çekmeceli şalt cihazlarında uygulanabilir.
- IEC’ye göre PM porsiyon kategorisi, şalt sisteminin ayrı bölmelere bölünmesi anlamına gelir.
- A= Erişilebilirlik türü A. Bu, erişilebilirliğin yalnızca yetkili personel ile sınırlı olduğu anlamına gelir. Göstergelerin mahfazadan 300 mm uzaklığı kabul edilebilir.
FLR = Önden (F = “ön”), yanlardan (L= “yan”) ve arkadan (R = arka) erişim.
| Derecelendirmeler | Derecelendirilmiş değerler |
| Switchgear up to 24 kV | |
| Rated voltage | 24 kV |
| Rated frequency | 50/60 Hz |
| Rated short-duration power-frequency withstand voltage | 50 kV |
| Rated lighting impulse withstand voltage | 125 kV |
| Rated short-time withstand current, 3 s | 25 kA |
| Rated peak withstand current at 50/60 Hz | 63 kA |
| Rated short-circuit breaking current | 25 kA |
| Rated short-circuit making current at 50/60 Hz | 63 kA |
| Rated normal corrent of busbar | 2500 A |
|
Rated normal current of feeders -with circuit-breaker -with fused load break switch |
–
2500 A As per fuse |
